高考物理试卷《电磁学实验》试题巩固（2019年最新版）(一) 2019-07-11 03:17:49 【大 中 小】 1、选择题  使用中值电阻（刻度中央的电阻值）为20Ω（×l挡）的多用电表测量两个定值电阻（阻值约为R1=20Ω和R2=30kΩ）。在下列一系列操作中，选出尽可能准确地测定各阻值，并符合多用电表使用规则的各项操作，按合理的顺序填写在横线的空白处： A．转动选择开关置于“×1k” 挡 B．转动选择开关置于“×100”挡 C．转动选择开关置于“×10”挡 D．转动选择开关置于“×1”挡 E．转动选择开关置于“OFF”挡 F．将两表笔分别接触R1两端，读出Rl的阻值后随即断开 G．将两表笔分别接触R2两端，读出R2的阻值后随即断开 H．将两表笔短接，调节调零旋钮，使指针指在刻度线右端的“O”刻度 所选操作的合理顺序是_________        _____. 2、实验题  （1）（8分）为测定一节干电池的电动势和内阻．现提供如下仪器： A．电压表V（量程2V，内阻约8kΩ） B．电流表A（量程0.6A，内阻rA = 0.8Ω） C．滑动变阻器（0－20Ω） D．开关

E．若干导线

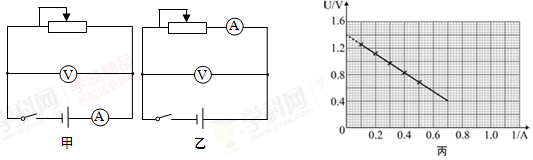

①为准确测定干电池的电动势和内阻，应选择图         （选填“甲”或“乙”）；
②闭合开关前，滑动变阻器的滑片应调至       端．（选填“左”或“右”）[来源:Z_xx_k.Com]
③移动变阻器的滑片，得到几组电压表和电流表的示数，描绘成如图丙所示的U-I图象．从图线的截距得出干电池的电动势为1.40V的理论依据是               ；
利用图丙可得到干电池的内阻为        Ω（保留两位有效数字）；

（2）（10分）

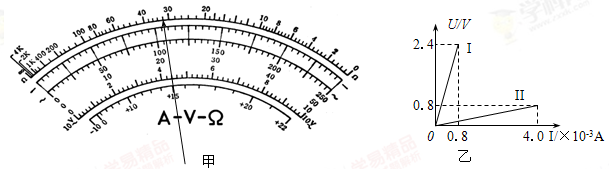

①.为了测定光敏电阻Rx的光敏特性，某同学使用多用表“×100”的欧姆挡测其在正常光照下的大致电阻，示数如图甲所示，则所测得的阻值Rx=        Ω；
②.为了比较光敏电阻在正常光照射和强光照射时电阻的大小关系，采用伏安法测电阻得出两种“U-I”图线如图乙所示，由此可知正常光照射时光敏电阻阻值为       Ω，强光照射时光敏电阻阻值为       Ω；

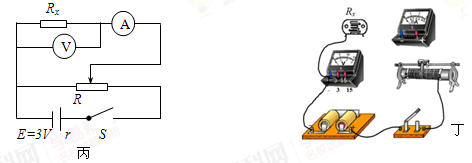

③.考虑到电表内阻对实验结果的影响，图丙电路中测量值      真实值（填“大于”、“小于”、“等于”），请根据图丙将图丁中的仪器连接成完整实验电路。

3、实验题  如图所示为某同学用多用电表欧姆档测量一个电阻阻值的示数和档位情况，则这个电阻的阻值约为        Ω。如果想测量的更精确些，应怎样调节多用电表后再进行测量？
答                                                          。

4、实验题  用伏安法测电源电动势和内电阻，由实验数据做出如图所示图线，由图可知，该电源的电动势E=________V,电源的内电阻=_________．

5、实验题  有一灯泡上标有“6V，0.1A”字样，现要测量该灯泡的伏安特性曲线，有下列器材供选用：
A．电压表（0～3V，内阻1.5kΩ）            B．电压表（0～6V，内阻3.0kΩ）
C．电流表（0～0.3A，内阻2.0Ω）           D．电流表（0～6A，内阻1.5Ω）
E．滑动变阻器（30Ω，2A）                 F．滑动变阻器（100Ω，0.5A）
G．学生电源（直流9V）及开关、导线等
（1）试验中所用的电压表应选        ，电流表应选         ，滑动变阻器应选           ．
（2）要求电压从0开始测量并减小实验误差，应选甲、乙、丙、丁中的哪一个电路图          ．测出的电阻值比真实值偏   （选填“大”或“小”），原因是                   ．
