1、实验题  （10分）在“练习使用多用电表”实验中，某同学进行了如下的操作：
（1）用多用电表电阻档测量某一电阻的阻值时，该同学先用大拇指和食指紧捏红黑表笔进行奥姆调零（如图a所示），然后用两表笔接触待测电阻的两端（如图b所示），这两步操作是否合理？             （填“a合理”或“b合理”或“都不合理”）

（2）用多用电表电流文件测量电路中电流，该同学将选择开关置于直流“50mA”文件,连接的电路如图c所示，图中多用电表测定的是__ __    （填甲电阻的电流、乙电阻的电流或总的电流），测得的值是___________。

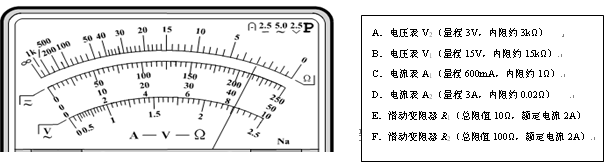

（3）该同学要测量多用电表直流2.5 V

2、实验题  在“测定金属的电阻率”的实验中，某同学进行了如下操作：

3、实验题  （1）用DIS测电源电动势和内电阻电路如图（a）所示，R0为定值电阻。调节电阻箱R，记录电阻箱的阻值R和相应的电流值I，通过变换坐标，经计算机拟合得到如图（b）所示图线，则该图线选取了_______为纵坐标，由图线可得该电源电动势为  ________V。

（2）现有三个标有“2.5V，0.6A”相同规格的小灯泡，其I-U特性曲线如图（c）所示，将它们与图（a）中电源按图（d）所示电路相连，A灯恰好正常发光，则电源内阻r=____Ω，图（a）中定值电阻R0=____Ω。

4、实验题  有一个小灯泡上标有“4 V、2 W”的字样，现在要用描绘这个灯泡的伏安特性曲线（I—U图线）．现有下列器材供选用：

A．电压表(0～5 V，内阻约10 kΩ)
B．电流表(0～0.6 A，内阻约0.4 Ω)
C．滑动变阻器(10Ω，2A)
D．滑动变阻器(500Ω，1A)
E．学生电源(直流6V)、开关、导线若干
(1)实验时，选用上图中       电路图来完成实验；（选甲或乙）
(2)实验中所用滑动变阻器应选           (用序号字母表示)

5、实验题  （10分）某实验小组设计如图甲所示电路探究硅光电池，给硅光电池加反向电压(硅光电池负极接高电势点，正极接低电势点)，探究其在无光照时的反向伏安特性．图中电压表V1量程选用3 V，内阻为6.0 kΩ；电压表V2量程选用15 V，内阻约为30 kΩ；R0为保护电阻；直流电源电动势E约为12 V，内阻不计．(硅光电池在无光照时不产生电能，可视为一电子元件)

①根据图甲，用笔画线代替导线，将图乙连接成完整电路．
②用遮光罩罩住硅光电池，闭合开关S，调节变阻器R，读出电压表V1、V2的示数U1、U2.
(
