1、简答题  曾经流行过一种向自行车车头灯供电的小型交流发电机，图3-12甲为其结构示意图．图中N、S是一对固定的磁极，abcd为固定在转轴上的矩形线框，转轴过bc边中点、与ab边平行，它的一端有一半径r0="1.0" cm的摩擦小轮，小轮与自行车车轮的边缘相接触，如图3-12乙所示．当车轮转动时，因摩擦而带动小轮转动，从而使线框在磁极间转动．设线框由N=800匝导线圈组成，每匝线圈的面积S="20" cm2，磁极间的磁场可视为匀强磁场，磁感应强度B="0.010" T，自行车车轮的半径R1="35" cm，小齿轮的半径R2="4.0" cm，大齿轮的半径R3="10.0" cm（见图乙）．现从静止开始使大齿轮加速运动，问大齿轮的角速度为多大时才能使发电机输出电压的有效值U="3.2" V？（假定摩擦小轮与自行车车轮之间无相对滑动）

图3-12

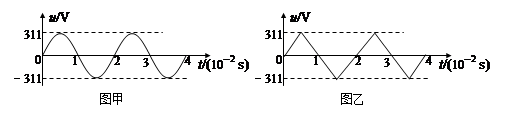

2、选择题  图甲、图乙分别表示两种电压的波形，其中图甲所示电压按正弦规律变化，下列说法正确的是（?）

A．图甲表示交流电，图乙表示直流电
B．两种电压的有效值都是311V
C．图甲所示电压的瞬时值表达式为u＝220sin100πt（V）
D．图乙所示电压的瞬时值表达式为u＝220sin100πt（V）

3、选择题  某交流电的瞬时值表达式为i=5sin50πt A。从t=0时刻到第一次电流出现最大值的时间是
A．? B．? C．? D．

4、选择题  如图甲所示，为一种调光台灯电路示意图，它通过双向可控硅电子器件（不分得电压）实现了无级调节亮度．给该台灯接220V的正弦交流电后加在灯管两端的电压如图乙所示，则此时交流电压表的示数为（?）


A．220 V
B．110 V
C．V
D．V

5、选择题  矩形金属线圈在匀强磁场中匀速转动，产生的电动势为，则：
A．交流电的频率是100π Hz
B．t＝0时，线圈位于中性面
C．交流电的周期是0.02 s
D．t＝0.05 s时，e有最大值
