0.34 电压表读数U/V 1.88 1.92 1.94 1.98 1.99
参考答案:(1)将电流表、定值电阻及滑动变阻器串联,电压表并联在定值电阻及滑动变阻器两端,注意导线不能交叉;答案如图所示;
(2)由表中数据描点,用直线将各点相连,注意各点均匀分布在直线两侧,如图上所示; 由U=E-Ir可知,图象与纵坐标的交点表示电源的电动势,故电动势为2.02V;图象的斜率表示内电阻,故r=2.02-1.881.72Ω=0.08Ω; 故答案为:(1)如图所示;(2)如图,2.02;0.08
本题解析:
本题难度:一般
2、简答题 (1)一多用电表的电阻挡有三个倍率,分别是×1、×10、×100.用×10挡测量某电阻时,操作步骤正确,发现表头指针偏转角度很小,为了较准确地进行测量,应换到______挡.如果换挡后立即用表笔连接待测电阻进行读数,那么缺少的步骤是:______,若补上该步骤后测量,表盘的示数如图所示,则该电阻的阻值是______Ω.
(2)有一根细而均匀的导电材料样品,截面为同心圆环,如图(1)所示,此样品长L约为3cm,电阻约为100Ω,已知这种材料的电阻率为ρ,因该样品的内径太小,无法直接测量.现提供以下实验器材:
A.20等分刻度的游标卡尺 B.螺旋测微器 C.电流表A1(量程50mA,内阻的准确值r1为100Ω) D.电流表A2(量程100mA,内阻r2大约为40Ω) E.滑动变阻器R1(0~10Ω,额定电流2A) F.直流电流E(12V,内阻很小) G.导电材料样品R2(长L约为3cm,电阻R2约为100Ω) H.电键S,导线若干 请根据上述器材设计一个尽可能精确地测量该样品内径d的实验方案,回答下列问题: (1)用游标卡尺测得该样品的长度如图(2)甲所示,其示数L=______;用螺旋测微器测得该样品的外径如图(2)乙所示,其示数D=______. (2)在虚线框中画出设计的实验电路图,并标明所选器材后的符号. (3)用已知物理量和所测得物理量的符号表示样品的内径d=______.
参考答案:(1)用×10挡测量某电阻时,操作步骤正确,发现表头指针偏转角度很小,说明待测电阻值太大,故应换到×100挡. 因每次换挡后需要重新调零,所以如果换挡后立即用表笔连接待测电阻进行读数,那么缺少的步骤是欧姆调零,若补上该步骤后测量,表盘的示数如图所示,则该电阻的阻值是22×100Ω=2200Ω. (2)①游标卡尺的示数为L=30mm+9×0.05mm=30.45mm,螺旋测微器的读数为d=3mm+20.6×0.01mm=3.206mm ②根据题意,电流表A2量程大于电流表A1量程,且A1内阻为定值,可以求出其两端电压值,因此可以A1与待测电阻并联再与A2串联,又因滑动变阻器阻值太小故应用分压式接法,电路图如图所示
③根据欧姆定律有R2=I1R1I2-I1,由电阻定律有R2=ρL14πd2,联立解得d=12
本题解析:
本题难度:一般

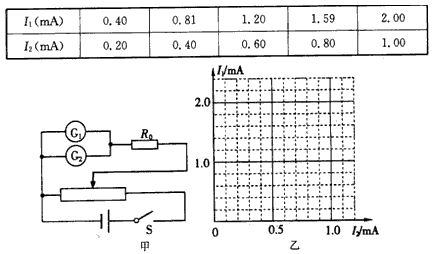

3、实验题 为了测量某电池的电动势E(约为3V)和内阻r,可供选择的器材如下: A.电流表G1(2mA,100Ω) B.电流表G2(1mA,内阻未知) C.电阻箱R1(0-999.9Ω) D.电阻箱R2(0-9999Ω) E.滑动变阻器R3(0-10Ω,1A) F.滑动变阻器R4(0-1000Ω,10mA) G.定值电阻R0(800Ω,0.1A) H.待测电池 I.导线、开关若干 (1)采用如图甲所示的电路,测定电流表G2的内阻,得到电流表G1的示数I1、电流表G2的示数I2,如下表所示:

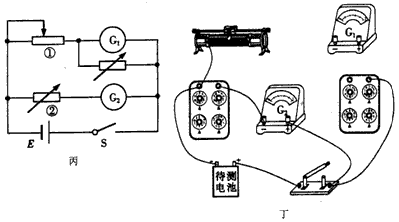

根据测量数据,请在图乙坐标中描点作出I1-I2图线,由图得到电流表G2的内阻等于________________Ω。 (2)在现有器材的条件下,测量该电池电动势和内阻,采用如图丙所示的电路,图中滑动变阻器①应该选用给定的器材中________________,电阻箱②选________________(均填写器材代号)。 (3)根据图丙所示电路,请在丁图中用笔画线代替导线,完成实物电路的连接。
参考答案:(1),200(2)R3,R2(3)
本题解析:
本题难度:一般
4、实验题 某同学拟用电流表和电压表测定电源电动势和内电阻,备有:干电池一只(电动势约为1.5V,内阻约2Ω),电压表一只(0~3V,内阻约3kΩ),电流表一只(0~0.6A,内阻约1.0Ω),滑动变阻器有R1(0~10Ω,2A)和R2(0~100Ω,0.1A)各一只,开关一个,导线若干。 (1)实验中滑动变阻器应选用_________(选填“R1”或“R2”)。 (2)为了最大限度的减小实验误差,请在下图的方框内画出该实验的最合理的电路图。
(3)该同学记录数据如下表,请根据这些数据在上图作出U-I图像,根据图线得到被测电源电动势E=________V;内阻r=________Ω。
参考答案:(1)R1(2)“略”(3)图“略”,1.45,1.63
本题解析:
本题难度:困难
5、选择题 α粒子()和质子()以相同速度垂直于电场线方向进入同一偏转电场,则在通过偏转电场的过程中( ) A.它们在电场中的运动时间相等 B.它们在电场中的偏转距离相等 C.它们在电场中运动的加速度相等 D.电场力对它们做的功相等
参考答案:AD
本题解析:
本题难度:简单
