1、填空题 (1)将量程为100μA内阻为500Ω的灵敏电流表改装为量程为1mA的毫安表.需要给它______联一只R=______Ω的电阻.
(2)将满偏电流Ig=300?μA、内阻为100Ω的电流表改装成量程为3V的电压表,需要给它______联一只R=______Ω的电阻.
2、简答题 某同学要测量一均匀新材料制成的圆柱体的电阻率,步骤如下:

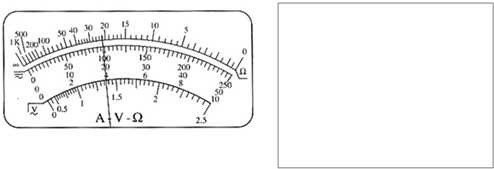

(1)用多用电表的电阻“×10”挡,按正确的操作步骤测此圆柱体的电阻,表盘的示数如图,则该电阻的阻值约为______Ω.
(2)该同学想用伏安法更精确地测量其电阻Rx,现有的器材及其代号和规格如下:
待测圆柱体电阻Rx
电流表A(量程0~10mA,内阻约30Ω)
电压表V1(量程0~3V,内阻约10kΩ)
电压表V2(量程0~15V,内阻约25kΩ)
直流电源E(电动势4V,内阻不计)
滑动变阻器R(阻值范围0~15Ω,允许通过的最大电流2.0A)
开关S,导线若干
为使实验误差较小,要求测得多组数据进行分析,请在右框中画出测量的电路图,并标明所用器材的代号.
(3)若该同学用伏安法跟用多用电表测量得到的R测量值几乎相等,已知圆柱体底面积S=1×10-4?m2,长度L=30Cm,由此可估算此圆柱体材料的电阻率约为ρ=______Ω?m.(保留2位有效数字)
3、简答题 在用电流表和电压表测定电池的电动势和内阻的实验中,被测的电源是两节干电池串联的电池组,可供选择的实验器材如下:
A、电流表,量程0-0.6A,0-3A
B、电压表,量程0-3V,0-15V
C、滑动变阻器,0-20Ω,2A
D、电键一个,导线若干
(1)为了尽量得到较好效果,电流表量程应选______,电压表量程选______.
(2)如图有甲、乙两个可供选的电路,应选______(填“甲”或“乙”)电路进行实验,实验中误差是由于______表(填“电压表”或“电流表”)的读数比实际值偏______.(填“大”或“小”)
(3)实验后,测得数据,并画出电源的输出特性图象(U-I图象)如图1所示,从图象中可知该电源的电动势为______V,电源内阻为______Ω.
4、选择题 如图甲所示,两个平行金属板P、Q竖直放置,两板间加上如图乙所示的电压,t=0时,Q板比P板电势高5 V,此时在两板的正中央M点有一个电子,速度为零,电子在电场力作用下运动,使得电子的位置和速度随时间变化。假设电子始终未与两板相碰。在0<t<8×10-10s的时间内,这个电子处于M点的右侧,速度方向向左且大小逐渐减小的时间是(? )
A.0<t<2×10-10s
B.2×10-10s<t<4×10-10s
C.4×10-10s<t<6×10-10s
D.6×10-10s<t<8×10-10s
5、简答题 两位同学在实验室中利用如图(a)所示的电路测定定值电阻R0、电源的电动势E和内电阻r,调节滑动变阻器的滑动触头P向某一方向移动时,一个同学记录的是电流表A和电压表V1的测量数据,另一同学记录的是电流表A和电压表V2的测量数据.并根据数据描绘了如图(b)所示的两条U-I图线.回答下列问题:
(1)根据甲、乙两同学描绘的图线,可知______
A.甲同学是根据电压表V1和电流表A的数据
B.甲同学是根据电压表V2和电流表A的数据
C.乙同学是根据电压表V1和电流表A的数据
D.乙同学是根据电压表V2和电流表A的数据
(2)图象中两直线的交点表示的物理意义是______
A.滑动变阻器的滑动触头P滑到了最右端
B.电源的输出功率最大
C.定值电阻R0上消耗的功率为0.5W
D.电源的效率达到最大值
(3)根据图(b),可以求出定值电阻R0=______Ω,电源电动势E=______V,内电阻r=______Ω.
