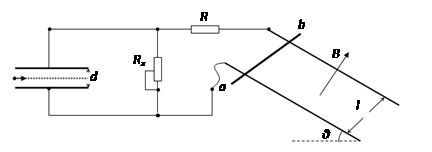

3、计算题  如图所示，质量为M的导体棒ab，垂直放在相距为l的平行光滑金属轨道上。导轨平面与水平面的夹角为θ，并处于磁感应强度大小为B、方向垂直与导轨平面向上的匀强磁场中，左侧是水平放置、间距为d的平行金属板，R和Rx分别表示定值电阻和滑动变阻器的阻值，不计其他电阻。

（1）调节Rx=R，释放导体棒，当棒沿导轨匀速下滑时，求通过棒的电流I及棒的速率v。
（2）改变Rx，待棒沿导轨再次匀速下滑后，将由放射源产生的α射线水平射入金属板间，若它能匀速通过，求此时的Rx。（已知质子质量为mP，设质子质量与中子质量相等，质子带电量为e）

4、简答题  如图3-5-22所示，MN、PQ为两根间距不均的金属导轨，水平放置在竖直向下的匀强磁场中，导轨的一端接阻值为10 Ω的电阻R1和电流表，另一端接阻值为5 Ω的电阻R2.质量为m="0.1" kg的金属棒放在导轨ab处，以初速度v0="8" m/s滑到导轨的a′b′处，历时t="0.08" s.导轨在ab处的间距L1="0.5" m,在a′b′处的间距L2="1.0" m.若金属棒滑动时始终与导轨接触良好，电流表的示数保持不变，不计棒与导轨间的摩擦以及其他电阻的影响.求：

图3-5-22
（1）金属棒在导轨a′b′处的速度；
（2）电流表的示数；
（3）匀强磁场的磁感应强度.

5、选择题  如图所示，一光滑平行金属轨道平面与水平面成θ角，两导轨上端用一电阻R相连，该装置处于匀强磁场中，磁场方向垂直轨道平面向上．质量为m的金属杆ab，以初速度v0从轨道底端向上滑行，滑行到某一高度h后又返回到底端．若运动过程中，金属杆保持与导轨垂直且接触良好，并不计金属杆ab的电阻及空气阻力，则（　　）
A．上滑过程的时间比下滑过程长
B．上滑过程通过电阻R的电量比下滑过程多
C．上滑过程通过电阻R产生的热量比下滑过程少
D．上滑过程通过电阻R产生的热量比下滑过程多
