1、选择题 近年来，酒驾几乎成为一种“社会公害”，交警用来检测酒驾的酒精测试仪的工作原理如图所示，其中P是半导体型酒精气体传感器，该传感器的电阻r′的倒数与酒精气体的浓度C成正比，R0为定值电阻．以下关于电流表的示数I与酒精气体浓度C之间的关系的图象，正确的是（ ）
A．
B．
C．
D．
|
2、选择题 如图所示的电路中，电源的电动势E和内电阻r恒定不变，电灯L恰能正常发光，如果变阻器的滑片向b端滑动，则（ ）
A．电灯L更亮，安培表的示数减小
B．定值电阻R2消耗的功率增大
C．变阻器R1两端的电压增大
D．电灯L变暗，安培表的示数增大
|
3、选择题 如图所示，匀强磁场和竖直导轨所在面垂直，金属棒ab可在导轨上无摩擦滑动，在金属棒、导轨和电阻组成的闭合回路中，除电阻R外，其余电阻均不计，在ab下滑过程中（ ）
A．由于ab下落时只有重力做功，所以机械能守恒
B．ab达到稳定速度前，其减少的重力势能全部转化为电阻R的内能
C．ab达到稳定速度后，其减少的重力势能全部转化为电阻R的内能
D．ab达到稳定速度后，安培力不再对ab做功
4、选择题 如图是小强在做“探究串联电路中电流、电压特点”实验时连接的实物电路.当开关闭合时，发现灯L1不亮、灯L2亮，电流表和电压表均有读数.则出现此故障的原因可能是（?）
A．灯L2断路
B．灯L1短路
C．灯L1断路
D．灯L2短路

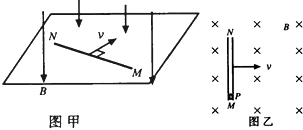

5、简答题 如图甲，磁感强度为?B?的匀强磁场方向竖直向下，长?L?直金属棒从MN置于光滑水平桌面，以恒定的水平速度v向右进入磁场，v与?L?垂直，磁场范围足够大．
（1）MN?棒两端电势差多大？哪端电势高？
（2）如果将金属棒换成内壁光滑绝缘的空心细管，管内?M?端有一带正电的小球?P，如图乙（俯视图），小球带电量?q、质量为m，开始时球相对管静止，当管子进入磁场后，小球会相对管子由?M?端向?N?端运动．
①球从管子的另一端?N?离开管口后，在磁场中的运动半径多大？
②分析小球从管的?M?端运动到?N?端过程中哪些力对小球做功？做多少功？
