1、选择题 如图所示,一长直导线 AB中通以如图乙所示的交流电,在导线附近的正下方放置一闭合线圈,线圈平面与导线在同一平面内如图甲所示,则下列说法中正确的是
A.在t1时刻,线圈内有感应电流
B.在t2时刻,线圈内没有感应电流
C.t>0的任意时刻,线圈内都有感应电流
D.以上说法都不对
2、选择题 图中“ ] ”形金属线框的两平行边间距为L,垂直于线框平面的匀强磁场磁感应强度为B,线框上连接的电阻阻值为R,其它电阻不计,当MN金属棒以垂直于磁感线方向的速度V匀速运动时,电阻R消耗的电功率为 。
3、简答题 两条平行金属导轨置于水平方向的磁感应强度为B的匀强磁场中,导轨平面与磁场垂直,轨距为l,左端连接一电阻R,如图16-7-9所示.长为2l的导体棒ab与导轨垂直,a端与下面的导轨接触.现将导体棒ab以a端为轴沿导轨平面向右转过90°角,在此过程中棒与导轨保持良好接触.求通过R的电荷量.
图16-7-9
4、简答题 一个交流发电机的示意图如图示,线圈匝数为N,单匝线圈面积为S,磁感应强度为B,在匀强磁场中以一定的角速度匀速转动,线圈总电阻为r,负载电阻为R,当开关K断开时,交流电压表示数为U,求:
(1)ab间电压的最大值是多少?
(2)当开关K闭合后,交流电压表的示数是多少?
(3)求线圈从中性面开始转过90°角的过程中,通过线圈导线截面的电量.

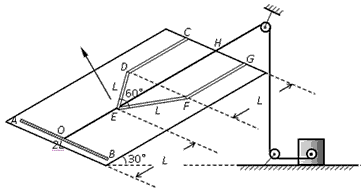

5、计算题 如图所示,在倾角为30°的光滑斜面上固定一光滑金属导轨CDEFG,OH∥CD∥FG,∠DEF=60°,。一根质量为m的导体棒AB在电机牵引下,以恒定速度V0沿OH方向从斜面底端开始运动,滑上导轨并到达斜面顶端,AB⊥OH。金属导轨的CD、FG段电阻不计,DEF段与AB棒材料与横截面积均相同,单位长度的电阻为r,O是AB棒的中点,整个斜面处在垂直斜面向上磁感应强度为B的匀强磁场中。求:
(1)导体棒在导轨上滑动时电路中电流的大小;
(2)导体棒运动到DF位置时AB两端的电压;
(3)将导体棒从底端拉到顶端电机对外做的功。
