1、实验题 某同学设计了一个探究加速度a与物体所受合力F及质量m关系的实验,图(a)为实验装置简图。(交流电的频率为50Hz)
(1)图(b)为某次实验得到的纸带,根据纸带可求出小车的加速度大小为 m/s2。(保留二位有效数字)
(2)保持砂和砂桶质量不变,改变小车质量m,分别得到小车加速度a与质量m及对应的,数据如下表:
2、实验题 (4分)某同学用游标卡尺测量一圆柱体的长度,用螺旋测微器测量该圆柱体的直径,示数如图。由图可读出= cm, =
3、实验题 在“验证机械能守恒定律”的实验中,纸带上打出的部分点迹如图所示.若重物的质量为m,打点计时器的打点周期为T,重力加速度为g.则从打B点到打D点的过程中,
(1)重物重力势能的减少量ΔEP= (2分);
(2)打点计时器打B点时重物的速度为vB= (2分);
(3)该实验产生误差的主要原因有 (4分)(至少答出两种原因)

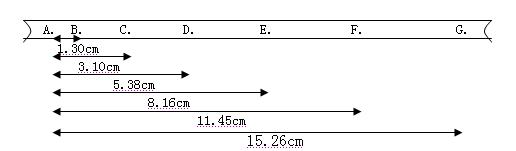

4、实验题 研究匀变速直线运动的实验中,如图示为一次记录小车运动情况的纸带,图中A、B、C、D、E、F、G为相邻的计数点,相邻计数点的时间间隔T=0.1S,则打C点小车的瞬时速度为 m/s,小车运动的加速度a= m/s2 .
5、实验题 (18分)
(1)(4分)如图,螺旋测微器甲和游标卡尺乙的读数分别为 mm, cm.
(2)(6分)在验证机械能守恒定律的实验中,与纸带相连的质量为1kg的重锤自由下落,打出的纸带如图所示,相邻记数点时间间隔为0.02s,,g取9.8m/s2.求:
①打点计时器打下记数点B时,物体的速度VB= m/s(保留两位有效数字);
②某同学根据纸带上的O点到B点的数据,计算出物体的动能增加量△Ek=0.47J,重力势能减小量△Ep=0.48J,经过多次实验均发现△Ek略小于△Ep,试分析原因: .
(3)(8分)测量一个电阻Rx阻值(约为70Ω),给你如下器材:
A.电流表(50mA,内阻约10Ω)
B.电压表(0-3V-15V内阻分别是3KΩ和15KΩ)
C.电源(1.5V干电池2节)
D.滑动变阻器R1(0-10Ω)
