1、实验题 利用上题装置做“验证牛顿第二定律”的实验时:
【小题1】甲同学根据实验数据画出的小车的加速度a和小车所受拉力F的图像为右图所示中的直线Ⅰ,乙同学画出的图像为图中的直线.直线Ⅰ、Ⅱ在纵轴或横轴上的截距较大.明显超出了误差范围,请给出形成这种情况原因的解释,
甲的操作:
乙的操作:

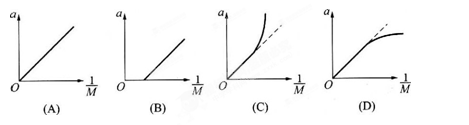

【小题2】在研究小车的加速度a和小车的质量M的关系时,由于始终没有满足M》m(m为砂桶及砂桶中砂的质量)的条件,结果得到的图像应是如下图中的图( ).

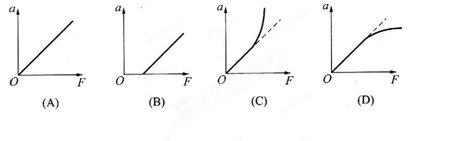

【小题3】在研究小车的加速度a和拉力F的关系时,由于始终没有满足M》m的关系,结果应是下图中的图( ).
2、填空题 在“用打点计时器测速度”试验中,电磁打点计时器和电火花计时器都使用________(填“直流”或“交流”)电源。只是电磁打点计时器由学生电源供电,工作电压较 (填“高”或“低”)。
3、计算题 用游标卡尺测量一直管的长度,用螺旋测微器测量该直管的外径,测量结果如果,直管长度为 cm,直管外径为 mm。
4、实验题 在探究“弹簧的弹力与伸长的关系”实验中,通过在悬挂的弹簧下面加挂钩码,逐渐使弹簧伸长,得到以下的数据.
由数据在坐标中画出图象.
由此得到结论: .
弹簧的劲度系数k = N / m.(取两位有效数字)
钩码个数
| 1
| 2
| 3
| 4
| 5
| 6
|
弹簧弹力F(N)
| 0.50
| 1.00
| 1.50
| 2.00
| 2.50
| 3.00
|
弹簧伸长x(cm)
| 1.20
| 2.40
| 3.60
| 4.76
| 6.10
| 7.10
|
5、实验题 (1)做“研究平抛运动”的实验时,让小球多次沿同一轨道运动,通过描点法画小球做平 抛运动的轨迹,为了能准确地描绘运动轨迹,下面列出了一些操作要求,你认为不正确的是 。
A.通过调 节使斜槽的末端保持水平
B.每次释放小球的位置必须不同
C.每次必须由静止释放小球
D.小球运动时不应与木板上的白纸(或方格纸)相接触
(2)在实验中得到如图所示的坐标纸,已知坐标纸方格边长a和当地的重力加速度为g求:vb .
(3)如图 a是研究小球在斜面上平抛运动的实验装置,每次将小球从弧型轨道同一位置静止释放,并逐渐改变斜面与水平地面之间的夹角θ,获得不同的射程x,最后作出了如图b所示的x-tanθ图象。则:
由图b可知,小球在斜面顶端水平抛出时的初速度v0= m/s。实验中发现θ超过600后,小球 将不会掉落在斜面上,则斜面的长度为 m。(g取10m/s2)
(4)若最后得到的图象如图c所示,则可能的原因是 。
A.释放小球的位置变高
B.小球飞行时遇到较大阻力
C.释放小球时有初速度
D.小球与斜槽间的摩擦较大
