1、选择题 如图,平行金属导轨间距为d,一端跨接一个电阻R,导轨间分布着匀强磁场,磁感应强度为B,方向垂直于平行金属导轨所在的平面.一根长金属棒与导轨成θ角放置(棒与导轨的电阻不计),当金属棒以恒定速度v在金属导轨上滑行时(速度方向如图示),通过电阻的电流是( )
A.
B.
C.
D.

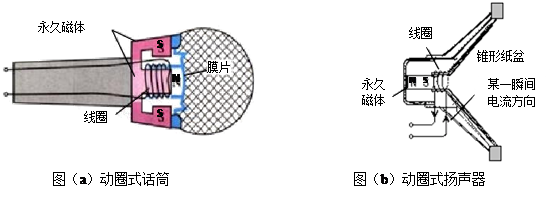

2、选择题 如图(a)、(b)分别是动圈式话筒与动圈式扬声器的内部构造原理图,其中
A.话筒是将电信号转化为声信号
B.话筒是利用电流的磁效应原理
C.扬声器是利用电磁感应原理
D.扬声器是利用磁场对电流的作用原理
3、选择题 矩形线框abcd在匀强磁场中静止不动,磁场方向与线框平面垂直,磁感应强度B随时间t变化的图像如图乙所示。设t=0时刻,磁感应强度的方向垂直纸面向里,则在0-4s时间内,下图中能正确表示线框ab边所受的安培力F随时间t变化的图像是(规定ab边所受的安培力方向向左为正,线框各边间相互作用的磁场力忽略不计)
[? ]
A.
B.
C.
D.
4、简答题 如图所示,间距L=1m的足够长的光滑平行金属导轨与水平面成30°角放置,导轨电阻不计,导轨上端连有R=0.8Ω的电阻,磁感应强度为B=1T的匀强磁场垂直导轨平面向上,t=0时刻有一质量m=1kg,电阻r=0.2Ω的金属棒,以v0=10m/s的初速度从导轨上某一位置PP"开始沿导轨向上滑行,金属棒垂直导轨且与导轨接触良好,与此同时对金属棒施加一个沿斜面向上且垂直于金属棒的外力F,使金属棒做加速度大小为2m/s2的匀减速直线运动,则:
(1)t=2s时,外力F的大小?
(2)若已知金属棒运动从开始运动到最高点的过程中,电阻R上产生的热量为100J,求此过程中外力F做的功?
(3)到最高点后,撤去外力F,经过足够长时间后,最终电阻R上消耗的热功率是多少?
5、简答题 如图所示,光滑金属直轨道MN和PQ固定在同一水平面内,MN、PQ平行且足够长,两轨道间的宽度L=0.50m.轨道左端接一阻值R=0.50Ω的电阻.轨道处于磁感应强度大小B=0.40T,方向竖直向下的匀强磁场中.质量m=0.50kg的导体棒ab垂直于轨道放置.在沿着轨道方向向右的力F作用下,导体棒由静止开始运动,导体棒与轨道始终接触良好并且相互垂直.不计轨道和导体棒的电阻,不计空气阻力.
(1)若力F的大小保持不变,且F=1.0N.求
a.导体棒能达到的最大速度大小vm;
b.导体棒的速度v=5.0m/s时,导体棒的加速度大小a.
(2)若力F的大小是变化的,在力F作用下导体棒做初速度为零的匀加速直线运动,加速度大小a=2.0m/s2.从力F作用于导体棒的瞬间开始计时,经过时间t=2.0s,求力F的冲量大小I.
