1、计算题  （20分）某学习小组为了研究影响带电粒子在磁场中偏转的因素，制作了一个自动控制装置，如图所示，滑片P可在R2上滑动，在以O为圆心，半径为R=10cm的圆形区域内，有一个方向垂直纸面向外的水平匀强磁场，磁感应强度大小为B=0.10T。竖直平行放置的两金属板A、K相距为d，连接在电路中，电源电动势E=91V，内阻r=1.0Ω，定值电阻R1=10Ω，滑动变阻器R2的最大阻值为80Ω，S1、S2为A、K板上的两个小孔，且S1、S2跟O在竖直极板的同一直线上，OS2=2R，另有一水平放置的足够长的荧光屏D，O点跟荧光屏D点之间的距离为H。比荷为2.0×105C/kg的离子流由S1进入电场后，通过S2向磁场中心射去，通过磁场后落到荧光屏D上。离子进入电场的初速度、重力、离子之间的作用力均可忽略不计。问：

（1）判断离子的电性，并分段描述离子自S1到荧光屏D的运动情况？
（2）如果离子恰好垂直打在荧光屏上的N点，电压表的示数多大？
（3）电压表的最小示数是多少？要使离子打在荧光屏N点的右侧，可以采取哪些方法？

2、选择题  如图所示，平行金属板A、B间加速电压为U1，C、D间的偏转电压为U2，M为荧光屏。今有电子（不计重力）从A板由静止开始经加速和偏转后打在与荧光屏中心点O相距为Y的P点，电子从A板运动到荧光屏的时间为t。下列判断中正确的是

A．若只增大U1，则Y增大，t增大
B．若只增大U1，则Y减小，t减小
C．若只减小U2，则Y增大，t增大
D．若只减小U2，则Y减小，t减小

3、计算题  如图所示，abcd是一个正方形盒子．cd边的中点有一个小孔e．盒子中有沿ad方向的匀强电场，一个质量为m带电粒子从a处的小孔沿ab方向以初速度v0射入盒内，并恰好从e处的小孔射出。求：

⑴该带电粒子从e孔射出时的速度大小。
⑵该过程中电场力对该带电粒子做的功。

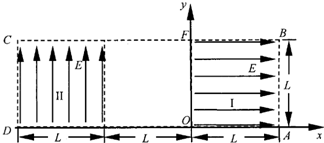

4、计算题  如图所示为研究电子枪中电子在电场中运动的简化模型示意图。在Oxy平面的ABCD区域内，存在两个场强大小均为E的匀强电场I和II，已知A、D两点的坐标分别为（L，0）和（-2L，0），两电场的边界均是边长为L的正方形（不计电子所受重力），现在该区域AB边的中点处由静止释放一电子，已知电子质量为m，带电量为e，试求：
?
（1）电子离开ABCD区域的位置坐标；
（2）电子从电场II出来后经过多少时间到达x轴；
（3）电子到达x轴时的位置坐标。

5、选择题  在匀强电场中，同一条电场线上有A、B两点，有两个带电粒子先后由静止从A点出发并通过B点，若两粒子的质量之比为2:1，电荷量之比为4:1，忽略它们所受重力，则它们由A点运动到B点所用的时间之比为
[? ]
A．
B．
C．1：2
D．2：1
