1、填空题 如图所示,线圈内有理想边界的磁场,当磁感应强度均匀增加时,有一带电粒子静止于水平放置的平行板电容器中间,则此粒子电性是______,若增大磁感应强度的变化率,则带电粒子将______(填“向上运动”“向下运动”或静止”)
2、选择题 如图所示,空间存在两个磁场,磁感应强度大小均为B,方向相反且垂直纸面,MN、PQ为其边界OO"为其对称轴。一导线折成边长为l的正方形闭合线框abcd,线框在外力作用下由纸面内图示位置从静止开始向右做匀加速运动,若以逆时针方向为电流的正方向,则从线框开始运动到曲边刚进入到PQ右侧磁场的过程中,能反映线框中感应电流随时间变化规律的图象是
[? ]
A.
B.?
C.
D.
3、选择题 固定放置在同一水平面内的两根平行长直金属导轨的间距为d,其右端接有阻值为R的电阻,整个装置处在竖直向上的磁感应强度大小为B的匀强磁场中。一质量为m的导体杆ab垂直于导轨放置,且与两导轨保持良好接触,杆与导轨之间的动摩擦因数为μ。现杆在水平向左、垂直于杆的恒力F作用下从静止开始沿导轨运动距离l时,速度恰好达到最大(运动过程中杆始终与导轨保持垂直)。设杆接入电路的电阻为r,导轨电阻不计,重力加速度大小为g。则此过程中
A.杆的速度最大值为
B.流过电阻R的电荷量为
C.恒力F做的功与摩擦力做的功之和等于杆动能的变化量
D.恒力F做的功与安培力做的功之和小于杆动能的变化量

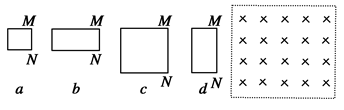

4、选择题 用相同导线绕制的边长为L或2L的四个闭合导体框,以相同的速度匀速进入右侧匀强磁场,如图所示。在每个线框进入磁场的过程中,M、N两点间的电压分别为Ua、Ub、Uc、Ud。下列判断正确的是:
A.Ua<Ub<Uc<Ud
B.Ua<Ub<Ud<Uc
C.Ua=Ub<Uc=Ud
D.Ub<Ua<Ud<Uc
5、选择题 如图所示,在外力作用下,把导体棒加速地拉上倾斜放置的导轨,已知导体棒与导轨间的摩擦因数为μ,不计棒和导轨的电阻,匀强磁场磁感应强度B垂直导轨面向上,则下列说法中正确的是
[? ]
A、拉力和安培力做功的代数和等于导体棒机械能的增量
B、拉力和安培力做功的代数和大于导体棒机械能的增量
C、拉力、安培力、摩擦力和重力做功的代数和等于导体棒动能的增量
D、拉力、重力、摩擦力做功的代数和等于整个电路中产生的焦耳热
