1、实验题  一电阻阻值约为20Ω，试设计一个能较精确地测量该电阻的电路，要求使该电阻两端的电
压变化范围尽可能地大。可选用的器材有：
电源：电动势为8V，内电阻为1.0Ω；?电流表：量程0.6A，内阻RA为0.50Ω；

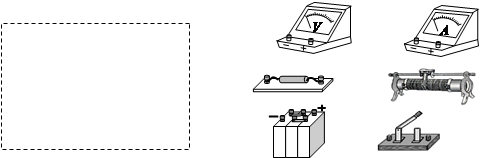

电压表：量程10V，内阻RV为10kΩ； ?滑动变阻器：最大电阻值为5.0Ω；开关一个、导线若干。 ①在下边的方框内画出实验电路图并进行实物连线。

②若实验中在用电器正常工作的状态下电流表的示数为I，电压表的示数为U，用RA表示电流表内阻，RV表示电压表内阻，考虑到电表内阻引起的系统误差，则用测量量及电表内阻计算用电器电阻值的表达式为_______________。

参考答案：①

②

本题解析：①要求使该电阻两端的电压变化范围尽可能地大，滑动变阻器分压接法，电流表内阻较小，外接法，如图。
②
点评：电学实验题，注意电表的选择，滑动变阻器分压、限流接法以及电流表的内接法和外接法．

本题难度：一般

2、简答题  用理想伏特表和安培表以及滑动变阻器、直流电源和一只灯泡组成电路测定灯泡的伏安特性．测得的I-U图象如图1所示，已知滑动变阻器的最大电阻为25Ω，电阻丝有效长度为20cm，电源电动势为6V且内阻不计．
（1）在图2的方框内，不改变滑动变阻器和电源的位置，补上伏特表和安培表以及灯泡的符号，完成电路图．要求滑动变阻器滑动片向右滑动时，灯泡的电压增大．
（2）在I-U图中可知，从B到A的过程中灯泡的电阻改变了______Ω
（3）在得出BA段图线数据的实验中，滑动变阻器滑动片向右滑动的长度是______cm．

参考答案：

（1）滑动变阻器采用分压接法，电流表采用外接法，滑片右移灯泡电压变大，灯泡与滑动变阻器左半部分电阻丝并联，电路图如图所示．
（2）由I-U图象，应用欧姆定律可知，电阻的改变量
△R=RA-RB=UAIA-UBIB=60.15-30.1=10Ω
（3）设滑片在B点时滑动变阻器接入电路的阻值为R，此时灯泡两端电压，即并联电压为U并=3V，滑动变阻器右半段电压为6V-3V=3V，通过灯泡的电流为IL=0.1A，由串并联电路特点及欧姆定律可得：(3R+0.1)(25-R)=3
解得：R=15Ω，
则滑片移动的距离为2025×15cm=12cm
故答案为：（1）图略；（2）10；（3）12．

本题解析：

本题难度：一般

3、选择题  某同学欲采用下图所示的电路完成相关实验。图中电流表的量程为0.6A，内阻约0.1；电压表的量程为3V，内阻约6k，为小量程电流表；电源电动势约3V，内阻较小。下列电路中正确的是(? )

参考答案：AB

本题解析：伏安法测电阻要求连接电流表时采用“大内小外”的原则以保证实验精度，且一般采用测量三次求平均值的方法，A对；电源电动势为3V，内阻为3?，可以保证测量电路的安全，B对；描绘灯泡伏安特性曲线要求电压从0V开始且有足够多的数据，滑动变阻器应连成分压式，C错；半偏法测电阻要求与表头并联的电阻能够精确读数，D错。

本题难度：一般

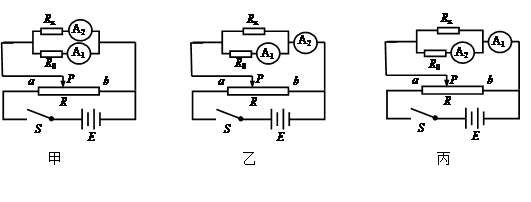

4、实验题  （8分）给定以下实验器材,测量待测电阻RX的阻值
A．待测电阻RX：阻值约为200Ω
B．电源E：电动势约为3.0V，内阻可忽略不计
C．电流表A1：量程为0～10mA，内电阻r1=20Ω；
D．电流表A2：量程为0～20mA，内电阻约为r2≈8Ω；
