2、实验题  如图3-2-6所示，一氢气球被一细绳拉住漂浮在空中，试分析细绳所受弹力及施力物体.

图3-2-6

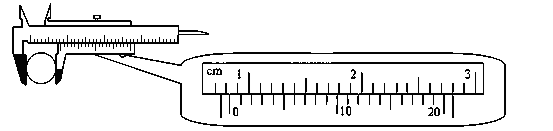

3、实验题  ① 某同学使用游标卡尺测样品的直径某次测量的结果如图所示，则该样品的直径为_________mm。

② 如图所示，某同学在做“研究匀变速直线运动”的实验中，由打点计时器得到表示小车运动过程的一条清晰纸带，纸带上两相邻计数点的时间间隔为T = 0.10s，其中s1 = 7.05cm、s2 = 7.68cm、s3 = 8.33cm、s4 = 8.95cm、s5 = 9.61cm、s6 = 10.26cm，则打A点时纸带的瞬时速度的大小是_________m/s，小车加速度的大小是_________m/s2．（计算结果保留两位有效数字）

4、实验题  如图为“用DIS（位移传感器、数据采集器、计算机）研究加速度与质量关系”的实验装置。

（1）在图示装置中，①是固定在小车上位移传感器的发射器部分，②是接收部分。在该实验中采用控制变量法，保持小车所受拉力不变，用钩码所受的重力作为小车所受拉力，为了减小实验误差，应使钩码质量尽量__________些。（填“大”或“小”）
（2）改变小车的质量，多次重复测量。在某次实验中根据测得的多组数据可画出a-1/M关系图线，

①如果摩擦力不能忽略，则画出的a-1/M图线为图示中的____________。（填“甲”或“乙”或“丙”）
②（单选题）该实验中某同学画出的图线中AB段明显偏离直线，造成此误差的主要原因是（?）

A．小车与轨道之间存在摩擦
B．导轨保持了水平状态
C．所挂钩码的总质量太大
D．所用小车的质量太大

5、选择题  如图所示为一个研究性学习小组设计的一种竖直加速度器．他们先将轻弹簧上端用胶带固定在一块表面竖直的纸板上，让其自然下垂，在弹簧末端处的纸板上刻上水平线A；再将质量为100g的垫圈用胶带固定于弹簧的下端，在垫圈静止时的弹簧末端处刻上水平线B；然后再B的下方刻一水平线C，使AB间距等于BC间距．假定当地重力加速度值g=10m/s2．当加速度器在竖直方向运动，垫圈相对纸板静止时（　　）
A．若弹簧末端在A处，则表示此时加速度器的加速度为零
B．若弹簧末端在A处，则表示此时加速度器的加速度大小为g，且方向向下
C．若弹簧末端在C处，则垫圈对弹簧的拉力为2N
D．若弹簧末端在BC之间某处，则此时加速度器一定是在加速上升
