1、选择题 如图所示,一根轻弹簧竖直直立在水平地面上,下端固定,在弹簧的正上方有一个物块,物块从高处自由下落到弹簧上端点O,将弹簧压缩,弹簧被压缩了x0时,物块的速度变为零.从物块与弹簧接触开始,物块加速度的大小随下降的位移x变化的图象可能是下图中的( ).
2、填空题 (6)为了测量木块与木板之间的滑动摩擦力,某同学设计了两种方案,如图甲和乙所示,甲是将长木板固定在水平面上,用弹簧测力计水平拉动木板上的木块;乙是用弹簧测力计水平拉住木块,他水平拉动木块下的木板,你认为更利于操作的方案是_____________,理由是_________________。
3、实验题 (8分)气垫导轨可以在导轨和滑块之间形成一薄层空气膜,使滑块和导轨间的摩擦几乎为零,因此可以利用气垫导轨装置来验证机械能守恒定律。(? )
⑴如图所示,做实验时,将滑块从图示位置由静止释放,由数字计时器(图中未画出),可读出遮光条通过光电门的时间为Δt,用游标卡尺测得遮光条宽度为d,用刻度尺测得释放位置到光电门中心的距离为x,气垫导轨总长为L,其最右端离桌面的高度为h,滑块和遮光条总质量为M,已知重力加速度为g,这一过程中滑块减少的重力势能表达式为?,滑块获得的动能表达式为?;(以上表达式均用已知字母表示)
⑵某实验小组在一次实验后,通过数据发现,滑块获得的动能略大于其减少的重力势能,可能的原因是?。
4、选择题 如图所示,两只相同的均匀光滑小球置于半径为R圆柱形容器中,且小球的半径r满足2r>R,则以下关于A、B、C、D四点的弹力大小说法中正确的是:(?)
A.D点的弹力一定大于小球的重力
B.D点的弹力大小等于A点的弹力大小
C.B点的弹力恒等于一个小球重力的2倍
D.C点的弹力可以大于、等于或小于小球的重力
5、填空题 甲、乙两个物理实验小组分别探究“弹力和弹簧伸长的关系”.

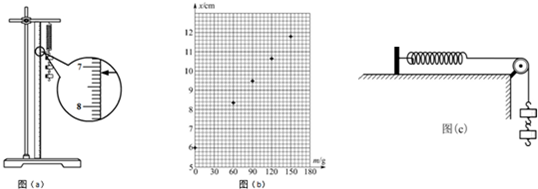

(1)甲组同学利用图(a)所示的装置,将弹簧的上端与刻度尺的零刻度对齐,读出不挂钩码时弹簧下端指针所指刻度尺的刻度值,然后在弹簧下端钩上钩码,并逐个增加钩码,依次读出指针所指刻度尺的刻度值,所读数据列表如下:(弹簧始终未超过弹性限度,重力加速度g取9.8m/s2)
| 1 | 2 | 3 | 4 | 5 | 6 钩码质量m/g 0 30 60 90 120 150 刻度尺读数x/cm 6.00 8.34 9.48 10.64 11.79
|
①实验中挂30g钩码时刻度尺的读数如图,请你将这个测量值填入记录表中.
②该小组根据所测数据,在图(b)中的坐标纸建立x-m坐标系,并描出5组测量数据,请你将第2组数据描在坐标纸上,并画出x-m的关系图线.
③作出的图线与坐标系纵轴有一截距,其的物理意义是______;该弹簧的劲度系数k=______N/m(结果保留3位有效数字).
(2)乙组同学利用图(c)所示的装置,用与甲组同样规格的弹簧做实验,他们将弹簧左端与刻度尺的零刻度对齐,读出不挂钩码时弹簧下端指针所指刻度尺的刻度值,然后通过定滑轮在弹簧另一端的细绳上钩上钩码,并逐个增加钩码,依次读出指针所指刻度尺的刻度值.之后他们经历了与甲组同样的实验步骤.最后甲、乙两组将测出的劲度系数进行比对,发现乙组的测量结果总比甲组的测量结果稍大一些,其原因是______,这种误差叫______(填“系统误差”或“偶然误差”).
