参考答案：AC

本题解析：

本题难度：简单

2、实验题  在“测定金属的电阻率”的实验中，用螺旋测微器测量金属丝直径d时的刻度位置如图所示，用米尺测量金属丝的长度。金属丝的电阻大约为10Ω。先用伏安法测出金属丝的电阻，然后根据电阻定律计算出该金属材料的电阻率。

（1）从图中读出金属丝的直径为_____________mm。
（2）在用伏安法测定金属丝的电阻时，除被测的电阻丝外，还有如下供选择的实验器材：
直流电源：电动势约6V，内阻很小；
电流表：量程0～0.6A，内阻10Ω；
电流表：量程0～3.0A，内阻0.1Ω；
电压表V：量程0～3V，内阻6kΩ；
滑动变阻器：最大阻值2kΩ，额定电流0.5A；
滑动变阻器：最大阻值10Ω，额定电流2A；
开关、导线等。
在可供选择的器材中，应该选用的电流表是_____________，应该选用的滑动变阻器是_____________。
（3）根据所选的器材，在上边方框内画出实验电路图。
（4）若电压表的读数为U，电流表的读数为I，则计算金属材料的电阻率的表达式为=_____________（用测得量的符号表示）。

参考答案：（1）0.520±0.002
（2）A1，R2（3）（4）Uπd2/4LI

本题解析：

本题难度：困难

3、简答题  如图所示为一种测量电源电动势的电路原理图．E为供电电源，ES为标准电源，EX为待测电源，RP是限流电阻，R0是电流表的保护电阻，AB是均匀电阻丝，长度为L．闭合S1进行测量时，先将S2合到“1”位置，移动C至C1处时，恰好使电流表指针指零，测得AC1=

参考答案：（1）该电路是一个并联分压电路，当ES电压等于AC电压时，使电流表指针指零．
所以本实验对供电电源的要求是E＞ES和EX
（2）为了能准确找出AC电压等于ES和EX的电压关系，即电流表指针指零，要抵消到电流为零，就最好是灵敏度最高的灵敏电流计，减小误差．
（3）先将S2合到“1”位置，移动C至C1处时，恰好使电流表指针指零，测得AC1=13L；
即ES=ERAB?+RP+r×RAC1
将S2合到“2”位置，移动C至C2处时，恰好又使电流表指针指零，测得AC2=23L．
EX=ERAB?+RP+r×RAC2
RAC2=2RAC1
所以EX=2ES．
故答案为：①＞；②灵敏电流计；③2

本题解析：

本题难度：一般

4、简答题  在空间中取坐标系Oxy，在第一象限内平行于y轴的虚线MN与y轴距离为d，从y轴到MN之间的区域充满一个沿y轴正方向的匀强电场，电场强度大小为E，如图所示．初速可忽略的电子经过一个电势差U0未确定的电场直线加速后，从y轴上的A点以平行于x轴的方向射入第一象限区域，A点坐标为（0，h）．不计电子的重力．
（1）若电子经过x轴时的坐标为（2d，0），求加速电场的电势差U0．
（2）加速电场的电势差U0不同，电子经过x轴时的坐标也不同．试写出电子经过x轴时的坐标与加速电场的电势差U0的关系式．（只要求写出结果，不需写出过程）

参考答案：（1）设电子的电荷量为e、质量为m，电子经过电场加速后获得速度v0．则eU0=12mv20①
电子在匀强电场中运动，有d=v0t②
a=eEm③
y=12at2④
离开电场时，有vy=at⑤
离开电场后匀速运动，有x"=d=v0t"⑥
y"=h-y=vyt"⑦
由以上各式解得加速电场的电势差U0=3Ed24h⑧
（2）U≤Ed24h时，x=2

本题解析：

本题难度：一般

5、简答题  如图所示，匀强磁场的磁感应强度为B，方向垂直纸面向里，MN为其左边界．磁场中有一半径为R、轴线与磁场平行的金属圆筒，圆筒的圆心O到MN的距离OO1=3R，O1O所在直线与圆筒右侧壁交于A点．圆筒通过导线和电阻r0接地．现有范围足够大的平行电子束以相同的速度从很远处垂直于MN向右射入磁场区．当金属圆筒最初不带电时，圆筒上以A点和C点为界，在ADC弧上各点都能接收到电子，而AEC弧上各点均不能接收到电子；当圆筒上电荷量达到相对稳定后，通过电阻r0的电流恒为I．已知电子质量为m，电荷量为e，忽略运动电子间的相互作用和圆筒的电阻，取大地为零电势点．求：
（1）电子射入磁场时的初速度v0；
（2）电阻r0的电流恒定时金属圆筒的电势φ；
（3）电阻r0的电流恒定时电子到达圆筒时速度v和金属圆筒的发热功率P．

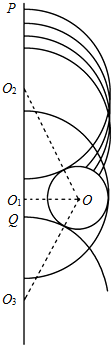

参考答案：（1）根据题意，电子在磁场中运动的轨道半径必定是r=4R，如图所示．由?qvB=mv02r


得：v0=4eBRm
（2）稳定时，圆柱体上电荷不再增加，与地面电势差恒为U
U=Ir0
电势?φ=-Ir0
（3）电子从很远处射到圆柱表面时速度满足-eU=12mv2-12mv02
得：v=

本题解析：

本题难度：一般
