1、填空题 某同学用如图1所示装置做探究“弹簧伸长和所受拉力关系”的实验.他先在弹簧下端挂上一个钩码,然后逐个增加钩码,测出弹簧下端指针对应所指的标尺刻度,所得数据列表如下:
钩码重G/N | 1.00 | 2.00 | 3.00 | 4.00 | 5.00 标尺刻度x/l0-2m 22.94 26.82 31.78 34.66 38.60
|
(1)根据所测数据,该同学已在坐标上描出了相应的点,如图2所示.请你在坐标上作出弹簧指针所指的标尺刻度与钩码重的关系曲线.
(2)根据关系曲线可确定:弹簧伸长与所受拉力成______关系.这根弹簧的劲度系数为______N/m,原长为______cm.

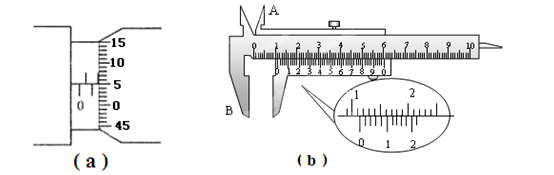

2、实验题 用游标卡尺的??(填“A”或“B” )测脚测定某圆筒的内径,示数如图b,由图读出圆筒的内径为??cm。
3、填空题 某弹簧的倔强系数k=5×103N/m,当它伸长2.5cm时,产生的弹力是______,在受到100N的拉力作用时,它要伸长______.
4、实验题 在验证力的平行四边形定则实验中,其中的三个实验步骤:
(1)在水平放置的木板上垫一张白纸,把橡皮条的一端固定在板上,另一端拴两根细线,通过细线同时用两个测力计互成角度地拉橡皮条,使它与细线的结点到达某一位置O点,在白纸上记下O点和两测力计的读数F1和F2.
(2)在纸上根据F1和F2的大小,应用平行四边形定则作图求出合力F′
(3)只用一只测力计通过细绳拉橡皮条,使它的伸长量与两测力计拉时相同,记下此时测力计的读数F.和细绳的方向.
以上三个步骤中均有错误或疏漏,请指出错在哪里?
(1)中是??
(2)中是??
(3)中是?

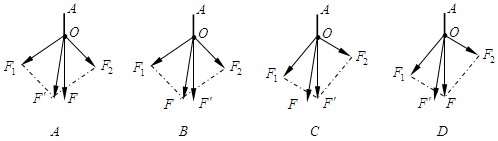

(4)、在实验中,和表示两个互成角度的力,表示由平行四边形定则求出的合力,表示用一根弹簧测力计拉橡皮条的力,则下列图中符合实验事实的是
5、选择题 如图所示,弹簧测力计和细绳重力不计,不计一切摩擦,物体重G=5N,当装置稳定时弹簧测力计A和B的读数分别为
[? ]
A.5N,0
B.5 N,10 N
C.5 N,5 N
D.10 N,5 N
