1、简答题  一块多用电表的电阻挡有三个倍率，分别是×1、×10、×100．用×10挡测量某电阻时，操作步骤正确，发现表头指针偏转角度很大，如图中虚线位置．为了较准确地进行测量，应换到______挡，换挡后需要先进行______的操作，再进行测量．若正确操作后进行测量时表盘的示数如图，则该电阻的阻值是______Ω．

参考答案：欧姆表的零刻度在右边，偏角大，说明带测电阻阻值小，应换小倍率×1挡，重新欧姆调零后测量；
欧姆表的读数为：示数×倍率=18×1=18Ω．
答案为：×1，欧姆调零，18

本题解析：

本题难度：一般

2、简答题  电池的内阻很小，不便于直接测量．某探究小组的同学将一只2.5Ω的保护电阻R0与电池串联后再用电流表和电压表测电池的电动势和内阻，实验电路如图1所示．

①按电路原理图把实物电路补画完整；②实验中测定出了下列数据：R1885

参考答案：①对照电路图连线即可，要注意电表的极性；
实物图连线如图

②根据描点法作出I-U图象，有一组数据是弃之不用的，原因是数据存在严重错误
③U-I图象的纵轴截距表示电源的电动势，故E=1.50V内阻和定值电阻之和等于图线的斜率，
故r+R0=△U△I=3.0Ω
所以r=3-2.5=0.50Ω
故答案为：①实物电路图连接如图所示；
②U-I图象如图所示，数据存在严重错误
③1.50V，0.50Ω

本题解析：

本题难度：一般

3、选择题  一个电流表的满偏电流Ig=1mA．内阻为300Ω，要把它改装成一个量程为10V的电压表，则应在电流表上（　　）
A．串联一个10000Ω的电阻
B．并联一个10000Ω的电阻
C．串联一个9700Ω的电阻
D．并联一个9700Ω的电阻

参考答案：C

本题解析：

本题难度：简单

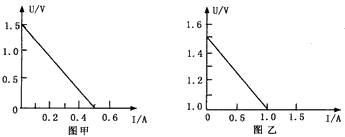

4、实验题  某同学用电流表和电压表等仪器测量干电池的电动势和内电阻，实验中分别测量了新旧电池各一节，根据测量结果分别作出新、旧电池的U-I图象如图甲和图乙所示。则图______________（填“甲”或“乙”）表示新电池的U-I图象，由图象可求出新电池的内阻r1=______________Ω，旧电池的内电阻r2=______________Ω。

参考答案：乙，1.5，3

本题解析：

本题难度：一般

5、选择题  不定项选择
如果不计重力的电子，只受电场力作用，那么电子在电场中可能做（ ? ）
A．匀速直线运动?
B．匀加速直线运动?
C．匀变速曲线运动?
D．匀速圆周运动

参考答案：BCD

本题解析：

本题难度：一般
