1、填空题 一只小灯泡,标有“3V,0.6W”字样.现用图2的器材测量该小灯泡的伏安特性曲线,(滑动变阻器最大阻值为10Ω;电源电动势为6V,内阻为1Ω;电流表内阻为1Ω,电压表的内阻为10kΩ).
(1)在设计电路的过程中,为了尽量减小实验误差,电流表应采用______(选填“内接”或“外接”)法.滑动变阻器的连接方式应采用______(选填“分压式”或“限流式”);
(2)用笔画线当导线,根据设计的电路图将实物图连成完整的电路(图中有三根导线已经接好).
参考答案:
(1)本实验中要求多测几组数据才能正确的得出伏安特性曲线,故滑动变阻器采用分压接法;而灯泡内阻与电压表内阻相差不多,故用电流表内接法无法正确测量,故电流表应选用外接法;
(2)先将电源、开关及滑动变阻器的全部电阻接入电路,先将灯泡及电流表并联滑动变阻器的一部分,电压表并联在灯泡两端;注意导线应接在接线柱上;
故答案为:(1)外接法;分压法;(2)实物图如下图;
?
本题解析:
本题难度:一般
2、简答题 欲探究一小段均匀金属棒的电阻与该金属丝的长度、横截面积的关系.

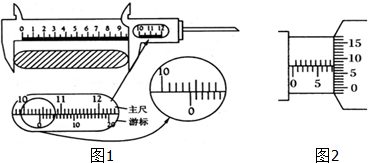

(1)先用游标卡尺测量金属丝长度(如图1),示数为______cm.用螺旋测微器测量金属丝直径(如图2),示数为______mm.
(2)再使用万用电表粗测其电阻.操作正确的是______
A.测量电阻前,要使红黑表笔短路,调节调零电阻使指针指示电流为零
B.红表笔插入“+”接线孔,它接的是表内电池的正极
C.用“×10”档测量时,表针偏转过大,可改换“×1”档并重新调零
D.表针偏角越大,对同一量程来说,所测的电阻越小
(3)若选择的是“×1”档,正确操作万用表示数如图3,金属棒电阻大约是______.
(4)用伏安法测定该金属棒的电阻,要求测量结果尽量准确,现备有以下器材:
A.电池组(3V,内阻1Ω)
B.电流表(0~3A,内阻0.0125Ω)
C.电流表(0~0.6A,内阻0.125Ω)
D.电压表(0~3V,内阻3kΩ)
E.电压表(0~15V,内阻15kΩ)
F.滑动变阻器(0~20Ω,额定电流1A)
G.滑动变阻器(0~1750Ω,额定电流0.3A)
H.电键、导线
①上述器材中应选用的是______(填写各器材的字母序号).
②实验电路应采用电流表______接法(填“内”或“外”).
③设实验中,电流表、电压表的某组示数如图4所示,图示中I=______A,U=______V.

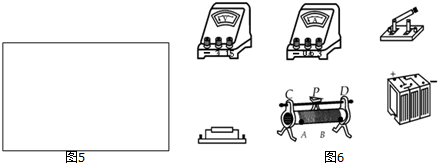

④为使通过待测金属导线的电流强度能在0~0.5A范围内改变,请按要求在方框内(图5)画出测量待测金属导线的电阻Rx的原理电路图,然后根据你设计的原理电路将图6中给定的器材连成实验电路.
参考答案:(1)游标卡尺的固定刻度读数为104mm,游标读数为0.05×1mm=0.05mm,所以最终读数为104+0.05=104.05mm=10.405cm.
螺旋测微器的固定刻度读数为6mm,可动刻度读数为0.01×7.5mm=0.075mm,所以最终读数为6.075mm.
故答案为:10.405cm;6.075mm.
(2)A.测量电阻前,要使红黑表笔短路,调节调零电阻使指针指示电阻为零,即测量前先进行欧姆调零,A错误;
B.红表笔插入“+”接线孔,它接的是表内电池的负极,故B错误;
C.用“×10”档测量时,表针偏转过大,说明被测阻值较小,应换较小档,即可改换“×1”档并重新调零,C正确;
D.电阻的零刻度在表盘的右端,表针偏角越大,对同一量程来说,所测的电阻越小,D正确;
故选:CD;
(3)欧姆表的读数等于示数乘以倍率,即6×1=6Ω;
故答案为:6Ω;
(4)①用伏安法测定该金属棒的电阻,电源电动势为3V,故电压表选择3V量程D即可;
被测电阻约6欧,则电路中的最大电流为:36=0.5A,故电流表选C即可;
要求测量结果尽量准确,滑动变阻器采用分压接法,为了方便调节选择小电阻,F;
故需选择的器材是:ACDFH;
②被测电阻只有几欧,属于小电阻,采用电流表外接;
③电流表、电压表的某组示数如图4所示,I=0.48A,U=2.3V;
④电流表外接,滑动变阻器分压接法,故电路图如下:
故答案为:ACDFH;外;0.48,2.3;如图.
本题解析:
本题难度:简单
3、填空题 如图,用伏安法测电阻,当被测电阻阻值不能估计时,可采用试接法。让伏特表一端接在电路的a点上,另一端先后接在b点和c点,注意观察两个电表的示数,若安培表的示数有显著变化,则待测电阻的阻值_____________,(填较大或较小)伏特表应接在a、_____________两点,并且测量结果与真实值相比_____________。(填偏大或偏小)
参考答案:较大,c,较小
本题解析:
本题难度:一般
4、填空题 有一待测电阻Rx,无法估计其粗略值,某同学按图所示电路进行测量。当开关S接到a时,测得的数据是2.9 V、4.0 mA;当开关S接到b时,测得的数据是3.0 V、3.0 mA。由此可知,开关S接到_________时测量的电阻值误差较小,测量值Rx=____________。
参考答案:b,1000Ω
本题解析:
本题难度:一般
5、简答题 在用电压表和电流表研究小灯泡在不同电压下的功率的实验中,实验室备有下列器材供选择:
A.待测小灯泡“3.0V 1.5W”B.电流表(量程3A,内阻约为1Ω)
C.电流表(量程0.6A,内阻约为5Ω)? D.电压表(量程3.0V,内阻约为10kΩ)
E.电压表(量程15.0V,内阻约为50kΩ)? F.滑动变阻器(最大阻值为100Ω,额定电流50mA)
G.滑动变阻器(最大阻值为10Ω,额定电流1.0A)
H.电源(电动势为4.0V,内阻不计)? ?I.电键及导线等
(1)为了使实验完成的更好,电流表应选用______;电压表应选用______;滑动变阻器应选用______.(只需填器材前面的字母即可)
(2)请在虚线框内画出实验电路图.
(3)某同学在一次测量时,电流表、电压表的示数如图所示.则电压值为______?V,电流值为______?A,小灯泡的实际功率为______?W.
参考答案:(1)从测量精确度考虑,小灯泡的额定电压为3V,所以电压表选取量程为3V的,小灯泡的额定电流I=PU=1.53A=0.5A,所以电流表选取量程为0.6A的,最大阻值为100Ω的滑动变阻器接入电路测量误差较大,所以
选取最大阻值为10Ω的滑动变阻器.故选C、D、G.
(2)由于电压和电流需从0开始测起,所以滑动变阻器采用分压式接法,灯泡的电阻R=U2P=91.5Ω=6Ω,远小于电压表内阻,与电流表内阻相当,属于小电阻,“小外偏小”,采取电流表的外接法.电流图如下.
(3)电压表量程为3V,所以1格等于0.1V,所以电压表读数为1.80V.电流表量程为0.6A,所以1格等于0.02A,所以电流表读数为0.33A.P=UI=1.80×0.33W=0.59W.
故答案为:(1)C,D,G
(2)如图所示
(3)1.80,0.33,0.59
本题解析:
本题难度:一般
