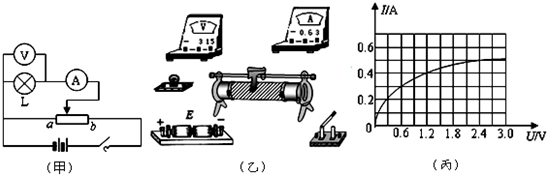

1、填空题 用如图(甲)所示的电路图研究小灯泡L(2.4V,1.0W)的伏安特性,并测出该灯泡在额定电压下正常工作时的电阻值.
(1)在闭合开关S前,滑动变阻器触头应放在______端.(选填“a”或“b”)
(2)请按电路图连接好图(乙)中的实物图.
(3)根据所得到的图象如图(丙)所示,求出它在额定电压(2.4V)下工作时的电阻值R=______Ω,这个测量值比真实值偏______(选填“大”或“小”).
2、实验题 从下表中选出适当的实验器材,设计一电路来测量电流表A1的内阻r1,要求方法简捷,有尽可能高的测量精度,并能测出多组数据。
(1)画出电路图,标明所用器材的代号。
(2)若选测量数据中的一组来计算r1,则所用的表达式为r1= ?,式中各符号的意义是:?。
