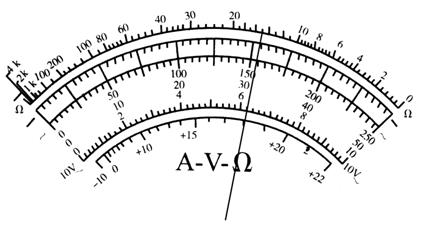

1、实验题 某同学用多用电表电阻档测量电阻时,选用“×100”档,发现指针偏角太小,他便断开电阻,将选择开关选到倍率为?挡,并进行欧姆调零再次测量,指针指示在图示位置,则所测电阻的阻值为________Ω.
2、实验题 如图所示,是用来做电磁感应实验装置的示意图,当闭合开关S时,发现电流表的指针向左偏转一下后,又回到中央位置.现继续进行实验
(1)把原线圈插入副线圈的过程中,电流表的指针将????(填“向左偏”或“向右偏”或“在中央位置”) .
(2)把原线圈插入副线圈后电流表的指针将(填“向左偏”或“向右偏”或“在中央位置”) ?
(3)原、副线圈保持不动,把变阻器滑动片P向右移动过程中,电流表的指针将 (填“向左偏”或“向右偏”或“在中央位置不动”)
3、实验题 某物理实验小组的同学利用实验室提供的器材测量一待测电阻的阻值。可选用的器材(代号)与规格如下:
电流表A1(量程250mA,内阻r1为5 Ω);
标准电流表A2(量程300mA,内阻r2约为5 Ω);
待测电阻R1(阻值约为100 Ω);
滑动变阻器R2(最大阻值10 Ω);
电源E (电动势约为10V ,内阻r 约为1 Ω);
单刀单掷开关S ,导线若干。
(1)要求方法简捷,并能测多组数据,请在下面的方框中画出实验电路原理图,并标明每个器材的代号。
(2)需要直接测量的物理量是___________,用测的量表示待测电阻R1的计算公式是R1=___________。
4、简答题 (1)有一个未知电阻R,用图1中P和Q两种电路分别对它进行测量,用P图电路测量时,两表读数分别为5.5V,0.49A,用Q图电路测量时,两表读数分别为4.4V,0.50A,则用______?图所示电路测该电阻的阻值误差较小,测量值Rx=______,测量值比真实值偏______填“大”或“小”).
(2)某同学通过实验研究小灯泡的电流与电压的关系.可用的器材如下:电源(电动势3V,内阻1Ω)、电键、滑动变阻器(最大阻值20Ω)、电压表、电流表、小灯泡、导线若干.
①实验中移动滑动变阻器滑片,得到了小灯泡的U-I图象如图2a所示,则可知小灯泡的电阻随电压增大而______(填“增大”、“减小”或“不变”)
②根据图2a,在图2b中把缺少的导线补全,连接成实验的电路(其中电流表和电压表分别测量小灯泡的电流和电压)
5、实验题 小灯泡灯丝的电阻会随温度的升高而变大.某同学为研究这一现象,用实验得到如下数据(I和U分别表示小灯泡上的电流和电压):
I(A)
| 0.12
| 0.21
| 0.29
| 0.34
| 0.38
| 0.42
| 0.45
| 0.47
| 0.49
| 0.50
|
U(V)
| 0.20
| 0.40
| 0.60
| 0.80
| 1.00
| 1.20
| 1.40
| 1.60
| 1.80
| 2.00
|
(1)画出实验电路图. 可用的器材有:电压表、电流表、滑线变阻器(变化范围0—10Ω)、电源、小灯泡、电键、导线若干.
(2)在右图中画出小灯泡的U—I曲线.
(3)如果某一电池的电动势是1.5V,内阻是2.0Ω.问:将本题中的灯泡接在该电池两端,小灯泡的实际功率是多少?(简要写出求解过程;若需作图,可直接画在第(2)小题的方格图中)
