1、简答题  如下图所示，水平地面上方的H高区域内有匀强磁场，水平界面PP′是磁场的上边界，磁感应强度为B，方向是水平的，垂直于纸面向里.在磁场的正上方，有一个位于竖直平面内的闭合的矩形平面导线框abcd,ab长为l1,bc长为l2,H>l2,线框的质量为m、电阻为R.现使线框abcd从高处自由落下，ab边下落的过程中始终保持水平，已知线框进入磁场的过程中的运动情况是：cd边进入磁场以后，线框先做加速运动，然后做匀速运动，直到ab边到达边界PP′为止.从线框开始下落到cd边刚好到达水平地面的过程中，线框中产生的焦耳热为Q.求：

（1）线框abcd在进入磁场的过程中，通过导线的某一横截面的电荷量是多少？
（2）线框是从cd边 距边界PP′多高处开始下落的？
（3）线框的cd边到达地面时线框的速度大小是多少？

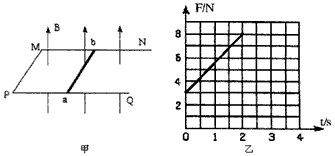

2、计算题  如图甲所示，一个足够长的“U”形金属导轨NMPQ固定在水平面内，MN、PQ两导轨间的宽为L＝0.50m。一根质量为m＝0.50kg的均匀金属导体棒ab静止在导轨上且接触良好，abMP恰好围成一个正方形。该轨道平面处在磁感应强度大小可以调节的竖直向上的匀强磁场中。ab棒的电阻为R＝0.10Ω，其他各部分电阻均不计。开始时，磁感应强度B0=0.50T。
（1）若保持磁感应强度B0的大小不变，从t＝0时刻开始，给ab棒施加一个水平向右的拉力，使它做匀加速直线运动。此拉力F的大小随时间t变化关系如图乙所示。求匀加速运动的加速度及ab棒与导轨间的滑动摩擦力。
（2）若从t＝0开始，使磁感应强度的大小从B0开始使其以＝0.20T/s的变化率均匀增加。求经过多长时间ab棒开始滑动？此时通过ab棒的电流大小和方向如何？（ab棒与导轨间的最大静摩擦力和滑动摩擦力相等）

3、选择题  如图是法拉第做成的世界上第一台发电机模型的原理图。将铜盘放在磁场中，让磁感线垂直穿过铜盘；a、b导线与铜盘的中轴线处在同一竖直平面内；转动铜盘，可以使闭合电路获得电流。若图中铜盘半径为L，匀强磁场的磁感应强度为B，回路总电阻为R，从上往下看逆时针匀速转动铜盘的角速度为ω。则下列说法正确的是

[? ]
A．回路中有大小和方向周期性变化的电流
B．回路中电流大小恒定，且等于
C．回路中电流方向不变，从b导线流进灯泡，再从a导线流向旋转的铜盘
D．若将匀强磁场改为仍然垂直穿过铜盘的正弦变化的磁场，不转动铜盘，灯泡中也会有电流流过

4、选择题  如图所示，光滑金属导轨AC、AD固定在水平面内，并处在方向竖直向下、大小为B的匀强磁场中．有一质量为m的导体棒以初速度v0从某位置开始在导轨上水平向右运动，最终恰好静止在A点．在运动过程中，导体棒与导轨始终构成等边三角形回路，且通过A点的总电荷量为Q．已知导体棒与导轨间的接触电阻阻值恒为R，其余电阻不计．则（　　）
A．该过程中导体棒做匀减速运动
B．该过程中接触电阻产生的热量为mv02
C．开始运动时，导体棒与导轨所构成回路的面积为S=
D．当导体棒的速度为?v0时，回路中感应电流大小为初始时的一半
