1、计算题  （18分）如图所示，平行且足够长的两条光滑金属导轨，相距0．5 m，与水平面夹角为30°，不计电阻，广阔的匀强磁场垂直穿过导轨平面，磁感应强度B=0．4 T，垂直导轨放置两金属棒和，长度均为0．5 m，电阻均为0．1Ω，质量分别为0．1 kg和0．2 kg，两金属棒与金属导轨接触良好且可沿导轨自由滑动。现棒在外力作用下，以恒定速度ν=1.5m/s沿着导轨向上滑动，棒则由静止释放。试求：（取g="10" m／s2）

（1）金属棒产生的感应电动势；
（2）闭合回路中的最小电流和最大电流；
（3）金属棒的最终速度。

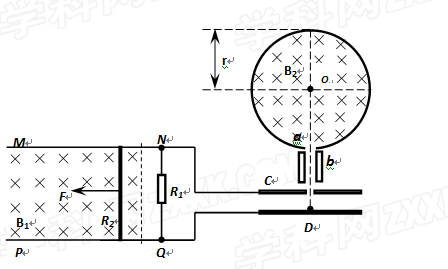

2、计算题  如图所示（俯视），MN和PQ是两根固定在同一水平面上的足够长且电阻不计的平行金属导轨.两导轨间距为L=0.2m，其间有一个方向垂直水平面竖直向下的匀强磁场B1=5.0T.导轨上NQ之间接一电阻R1=0.40Ω，阻值为R2=0.10Ω的金属杆垂直导轨放置并与导轨始终保持良好接触.两导轨右端通过金属导线分别与电容器C的两极相连.电容器C紧靠准直装置b，b紧挨着带小孔a（只能容一个粒子通过）的固定绝缘弹性圆筒.圆筒壁光滑，筒内有垂直水平面竖直向下的匀强磁场B2，O是圆筒的圆心，圆筒的内半径r=0.40m.
（1）用一个方向平行于MN水平向左且功率恒定为P=80W的外力F拉金属杆，使杆从静止开始向左运动.已知杆受到的摩擦阻力大小恒为Ff=6N，求：当金属杆最终匀速运动时杆的速度大小及电阻R1消耗的电功率？
（2）当金属杆处于（1）问中的匀速运动状态时，电容器C内紧靠极板的D处的一个带正电的粒子经C加速、b准直后从a孔垂直磁场B2并正对着圆心O进入筒中，该带电粒子与圆筒壁碰撞四次后恰好又从小孔a射出圆筒.已知该带电粒子每次与筒壁发生碰撞时电量和能量都不损失，不计粒子的初速度、重力和空气阻力，粒子的荷质比q/m=5×107(C/kg)，则磁感应强度B2多大（结果允许含有三角函数式）？

3、简答题  如图所示，一质量为m、电荷量为q的正离子，在D处沿图示（与DG成60°角）方向以一定的速度射入磁感应强度为B的匀强磁场中，磁场方向垂直纸面向里。结果离子正好从距A点为d的小孔C沿垂直于电场方向进入匀强电场，此电场方向与AC平行且向上，最后离子打在G处，而G处到A点的距离为2d（直线DAG与电场方向垂直）。不计离子重力，离子运动轨迹在纸面内，
求：(1)正离子从D处运动到G处所需的时间；
(2)正离子到达G处时的动能。

4、计算题  （22分）如图所示，在一二象限内范围内有竖直向下的运强电场E，电场的上边界方程为。在三四象限内存在垂直于纸面向里、边界方程为的匀强磁场。现在第二象限中电场的上边界有许多质量为m，电量为q的正离子，在处有一荧光屏，当正离子达到荧光屏时会发光，不计重力和离子间相互作用力。

（1）求在处释放的离子进入磁场时速度。
（2）若仅让横坐标的离子释放，它最后能经过点，求从释放到经过点所需时间t.
（3）若同时将离子由静止释放，释放后一段时间发现荧光屏上只有一点持续发出荧光。求该点坐标和磁感应强度。

5、计算题  在相互垂直的匀强电场和匀强磁场中，有一倾角为θ、足够长的光滑绝缘斜面，磁感应强度为B，方向垂直于纸面向外，电场方向竖直向上。有一质量为m，带电荷量为＋q的小球静止在斜面顶端，这时小球对斜面的正压力恰好为零，如图所示，若迅速把电场方向反转为竖直向下，求：
（1）小球能在斜面上连续滑行多远？
（2）所用时间是多少？
