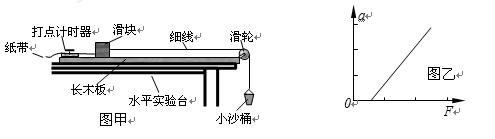

1、实验题 (1)某同学利用图甲的实验装置来进行 “探究加速度与物体所受合力F的关系”的实验。实验时,为了保证滑块受到的合力与沙和沙桶的总重力大小基本相等,应满足的实验条件是:沙和沙桶的总质量?(填“远小于”、“远大于”或“近似等于”)滑块的质量。该同学保持滑块的质量不变,改变沙的质量,再根据实验数据作出了加速度a与合力F关系图线(如图乙所示),说明此图线不通过坐标原点的原因是: ? 。
(2)该同学又利用了这个实验装置进行“合外力做功与速度变化的关系”的实验。在满足上述条件的基础上,某同学用天平称量滑块的质量M。往沙桶中装入适量的细沙,用天平称出此时沙和沙桶的总质量m。让沙桶带动滑块加速运动,用打点计时器记录其运动情况,已知纸带上相邻两点间的时间间隔为T,在打点计时器打出的纸带上取两点p、q(如下图)。图中的L和xp、xq的长度已经测出。则本实验最终要验证的数学表达式为:?。(用题中的字母表示实验中测量得到的物理量)。
2、实验题 (1)(5分)如下左图,是研究牛顿第二定律的实验装置,要求用该装置
测定重力加速度g。(已平衡摩擦力)
①按正确操作得到的一条纸带如上右图所示,打相邻两点的时间间隔为T。则车运动的加速度大小a=___________(用s1、s2、s3和T表示)。
②还需要测量的物理量是________________________(明确写出物理量的名称和符号),计算重力加速度的公式g=____________(用该步和 (1) 中测得的物理量a表示)。
3、实验题 分,每空(1)某同学用如图所示的装置测定重力加速度,打点计时器使用交流电频率为50Hz,打出的纸带如图所示,由纸带所示数据可算出实验时打下点5时重物的速率为?m/s,加速度为?m/s2.
4、填空题 电火花计时器的工作电压是?V。电源频率是50 Hz时,它们每隔? s打一次点。
5、实验题 用螺旋测微器测圆柱体的直径时,示数如图甲所示,此示数为_________mm.
