1、实验题 现要测定一个额定电压4V、额定功率1.6W的小灯泡(图中用×表示)的伏安特性曲线。要求所测电压范
围为0.1V~4V。现有器材:直流电源E(电动势4.5V,内阻不计);电压表V1(量程4.5V,内阻约为4×104Ω); 电压表V2(量程6V,内阻约为5.2×104Ω);电流表A1(量程250mA,内阻约为2Ω);电流表A2(量程500mA,内阻约为1Ω);滑动变阻器R(最大阻值约为30Ω);电键S;导线若干。
(1)如果既要满足测量要求,又要测量误差较小,应该选用的电流表是?,电压表是?。
(2)下面四个电路应该选用的是?图。
?
(3) 在实验中,同组同学已经完成部分导线的连接,请你在实物接线图中完成余下导线的连接。
?
参考答案:(1)??;(2)甲;(3)见解析
本题解析:(1)电流表和电压表读数超过量程的时误差较小,根据可知,小灯泡的最大电流为0.4A,应该选用的电流表是,小灯泡额定电压4V,应该选用的电压表是;
(2)根据可知,小灯泡的电阻为,待测电阻阻值较小,所以电流表应该外接,电路应该选用的是甲图;
(3)电路连接如图
点评:中等难度。器材的选择原则,安全、误差较小;测量电路选择原则“大内偏大,小外偏小”; 连接实物电路图时,要注意以下几点:
①先画出电路图,这是连接实物图的依据②先连接干路,再连接支路.
③注意电源的正负极,电表的正负接线柱,电表量程的选择以及滑动变阻器接线柱的合理选用.
④注意连线不能交叉,开关要能够控制整个电路.
本题难度:一般

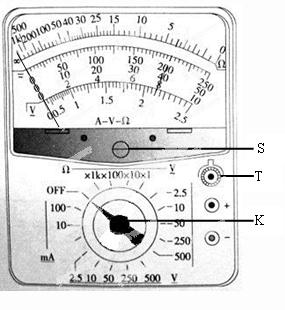

2、实验题 ⑴如图为多用电表的示意图,其中S、K、T为三个可调节的部件,现用此电表测量一阻值约为20~30Ω的定值电阻,测量的某些操作步骤如下:
①调节可调节部件S,使电表指针停在?位置;(选填“电流0刻度”、“欧姆0刻度”)
②调节可调节部件K,使它在尖端指向欧姆档__ __位置;(选填“×1K”、“×100”、“×10”、“×1”)
③将红、黑表笔分别插入“+”、“-”插孔,笔尖相互接触,调节可调节部件__ __,使电表指针指向__?___位置。(选填“电流0刻度”、“欧姆0刻度”)
(2)欧姆表调零后,用“×10”档测量另一个阻值未知的电阻阻值,发现指针偏转角度很小,则下列说法和做法中正确的是:(?)
A.这个电阻的阻值很小
B.这个电阻的阻值很大
C.为测得更准确些,应当换用“×1”档,并且重新调零后进行测量
D.为测得更准确些,应当换用“×100”档,并且重新调零后进行测量
参考答案:(1)①电流0刻度?② ×1?③T?欧姆0刻度 (2) BD
本题解析::(1)①使用多用电表时,首先进行机械调零:调节可调部件 S,使电表指针停在电流表、电压表的零刻度(或表盘左边的零刻度)的位置;
②选择合适的档位:因电阻约为20~30欧姆,则选择×1Ω即可;
③选档后进行欧姆调零:将红、黑表笔分别插入“+”、“-”插孔,笔尖相互接触,调节可调部件 T,使电表指针指向表盘右边的欧姆挡零刻线位置。
(2)偏转角度小,说明电流小,则电阻大,故A错误,B正确;因是大电阻,则要换档位大一些即换“×100”档.每次换档后要重新进行欧姆调零,故C错误,D正确。
本题难度:一般
3、实验题 如图所示,欧姆表的刻度盘未使用时指针指在A,短接时电流满偏,指针指在B,如果表的总内阻为24欧。C是的中点,D是的中点,E是的中点,则:C点的刻度值是?Ω;D点的刻度值是?Ω;E点的刻度值是?Ω。
参考答案:24, 72, 168
本题解析:略
本题难度:简单
4、简答题 欲用伏安法测定一段阻值约为5Ω左右的金属导线的电阻,要求测量结果尽量准确,现有以下器材:
A.电池组(3V,内阻1Ω)
B.电流表(0~3A,内阻0.012?5Ω)
C.电流表(0~0.6A,内阻0.125Ω)
D.电压表(0~3V,内阻3kΩ)
E.电压表(0~15V,内阻15kΩ)
F.滑动变阻器(0~20Ω,额定电流1A)
G.开关、导线
(1)上述器材中电流表应选用的是______;电压表应选用的是______.(填写器材前的字母代号)
(2)实验电路应采用电流表______接法;(填“内”或“外”)
(3)实验中某次电压表的示数如图1所示.则读数为U=______V.
(4)为使通过待测金属导线的电流能在0~0.5A范围内改变,请按要求画出测量待测金属导线的电阻Rx的原理电路图.
(5)某学生用螺旋测微器在测定某一金属丝的直径时,测得的结果如图2所示,则该金属丝的直径d=______?mm.
参考答案:(1)电池组的电动势是3V,电压表的量程选3V,即选择电压表D.
由题,金属导线的电阻约为5Ω左右,则通过导线的电流最大值约Imax=0.6A.故电流表选C.
(2)由题得,RVRX=600,而RXRV=40,则RVRX>RXRV,则采用电流表外接法,可减小误差.
(3)电压表的读数为U=2.60V.
(4)为使通过待测金属导线的电流能在0~0.5A范围内改变,变阻器必须接成分压式电路,实验原理电路图如图.
(5)螺旋测微器的固定刻度读数为0.5mm.可动刻度读数为0.01×29.8mm=0.298mm,所以最终读数为0.798mm.
故答案为:(1)、C;?D?(2)、外?(3)、2.60
(4)、电路如右图.?(5)、0.798
本题解析:
本题难度:一般
5、实验题 常用电流表有内阻,现要测量电流表G1的内阻r1 电路如图甲所示。供选择的仪器如下:
A.待测电流表G1(0~5 mA,内阻约300)
B.电流表G2(0~10 mA,内阻约100)
C.定值电阻R1(30)
D.定值电阻R2(300)
