1、实验题  （1）测量某电阻丝的电阻率，需先用螺旋测微器测电阻丝的直径，示数如图所示，则该电阻丝的直径为?mm。

实验中可用的器材有：电压表V（量程3V，内阻约为3k）、电流表（量程300mA，内阻约为5），滑动变阻器（变化范围0～5）、电源（3V）、小灯泡、开关、导线若干。

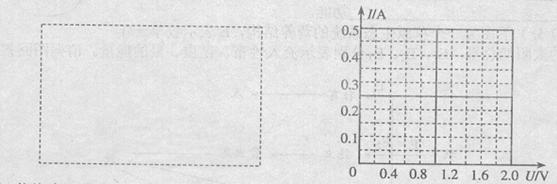

试在下面方框中画出精确测量该电阻丝电阻（阻值约为15）的电路图。
（2）若将该正确电路中电阻丝换成小灯泡来描绘小灯泡的伏安特性曲线，得到如下数据（U和I分别表示小灯泡上的电压和电流）。请在图中画出小灯泡的伏安特性曲线。

2、选择题  在“测定电源电动势和内阻”的实验中，某同学根据实验数据，作出了正确的U－t图像，如图4所示，其中图线斜率绝对值的物理含义是

A．短路电流
B．电源内阻
C．电源电动势
D．全电路电阻

3、填空题  某同学为了测定一只约为100Ω的电阻的阻值，采用了如下方法：
①用多用电表粗测：多用电表电阻挡有4个倍率：分别为×1k、×100、×10、×1．该同学选择×100倍率，用正确的操作步骤测量时，发现指针偏转角度太大．为了较准确地进行测量，应如将选择开关置于______填×1k、×10、×1）的倍率．
②该同学用伏安法继续测定这只电阻的阻值，要求电阻两端的电压由零开始连续变化，除被测电阻外，还有如下实验仪器：
A．直流电源（电压3V，内阻不计）
B．电压表V1（量程：0～3V，内阻约为5kΩ）
C．电压表V2（量程：0～15V，内阻约为25kΩ）
D．电流表A1（量程：0～25mA，内阻约为1Ω）
E．电流表A2（量程：0～250mA，内阻约为0.1Ω）
F．滑动变阻器一只，阻值0～20Ω、
H．滑动变阻器（500Ω，0.2A）
I．电键一只，导线若干
在上述仪器中，电压表应选择______（填“V1”或“V2”），电流表应选择______（填“A1”来源:91考试网 91exam.org或“A2”）．滑动变阻器应选择______（填F或H），请在画出电路原理图，完成所给的实验器材的实物图的连接．

4、实验题  （10分）如图所示，用伏安法测电源电动势和内阻的实验中，在电路中接一阻值为2Ω的电阻R0，通过改变滑动变阻器，得到几组电表的实验数据：

5、实验题  一电流表的量程标定不准确，某同学利用图1所示电路测量该电流表的实际量程Im。所用器材有：

量程不准的电流表，内阻r1=10.0，量程标称为5.0；
标准电流表A2，内阻r2=45，量程为1.0；
标准电阻R，阻值10；
滑动变阻器R，总电阻约为3000；
电源E，电动势为3.0V， 内阻不计；
保护电阻R2；开关S；导线。
回答下列问题：

（1）在答题卡上（图2所示）的实物图上画出连线。
（2）开关S闭合前，滑动变阻器的滑动端c应滑动至?端。
（3）开关S闭合后，调节滑动变阻器的滑动端，使电流表A1满偏；若此时电流表A2的读数为I2，则A1的量程Im=?。
（4）若测量时，A1未调到满偏，两电流表的示数如图3所示，从图中读出A1的示数I1=?，A2的示数I2=?；由读出的数据计算得Im=?。（保留3位有效数字）

（5）写一条提高测量准确度的建议：
?
