参考答案：(1)30kΩ，(2)ACE，(3)

本题解析：(1)此刻仪表的刻度盘指示在1K的电阻档上，表盘显示读数为30，所以电阻读数为30*1K即30KΩ。
(2)为了测量定值电阻R，应先选定电源，若使用3V电源，则最大电流为1mA，远远小于电流表的最大量程，所以电源应选择16V，即所以本题选择电源A，则根据电源电动势16V，所以电压表选择量程为15V的电压表，即C，根据欧姆定律可以估算处最大电流约为0.5mA，所以选择电流表最大量程0.5mAd的电流表E。
(3)为了测量结果精确一般都采用分压式，并根据判别式，判断出本测量电阻大于判别式，即要采用内接法，才能见效误差，即电路图如答案。
点评：本题考察了多用电表的读数，并利用测量定值电阻的设计考察了仪表的选择原则，电路的设计功底，要求较高

本题难度：简单

2、实验题  某学生实验小组利用图（a）所示电路，测量多用电表内电池的电动势和电阻“×1k”挡内部电路的总电阻。使用的器材有：

多用电表；
电压表：量程5V，内阻十几千欧;
滑动变阻器：最大阻值5kΩ
导线若干。
回答下列问题:
（1）将多用电表挡位调到电阻“×1k”挡，再将红表笔和黑表笔?，调零点。
（2）将图((a)中多用电表的红表笔和?（填“1”或“2”）端相连，黑表笔连接另一端。

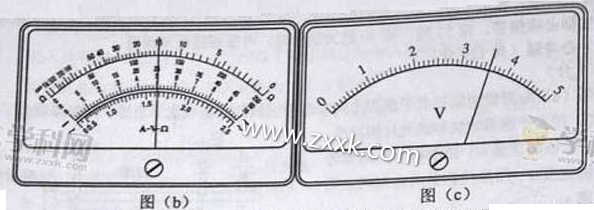

（3）将滑动变阻器的滑片调到适当位置，使多用电表的示数如图（b）所示，这时电压表的示数如图（c）所示。多用电表和电压表的读数分别为?kΩ和?V。

（4）调节滑动变阻器的滑片，使其接入电路的阻值为零。此时多用电表和电压表的读数分别为12.0kΩ和4.00 V。从测量数据可知，电压表的内阻为____ kΩ。
（5）多用电表电阻挡内部电路可等效为由一个无内阻的电池、一个理想电流表和一个电阻串联而成的电路，如图(d)所示。根据前面的实验数据计算可得，此多用电表内电池的电动势为___ V，电阻“×1k”挡内部电路的总电阻为___?kΩ。

参考答案：（1）短接?（2）1?（3）15.0? 3.60?（4）12.0?（5）9.00? 15.0

本题解析：（1）万用表使用的第一步就是要短接调零，所以该空中应该填“短接”。
（2）万用表的电流方向是”红进黑出”所以红表笔接“1”。
（3）万用表在10到15之间需要估读一位所以读成15.0，电压表读数应精确读到小数点后一位，估读到小数点后两位，所以读数为3.60V。
（4）由于滑线变阻器的电阻调为零，所以万用表的读数即为电压表的内阻RV=12.0。
（5）万用表的中值电阻为15.0，即万用表的内阻为内=15.0，所以由闭合电路欧姆定律可知内=9.00V。,
【考点定位】万用表的原理和读数、电压表的读数、中值电阻、闭合电路欧姆定律。

本题难度：一般

3、简答题  某同学耍测定一个阻值及约为5Q的电阻，实验室提供的器材如下
A．电压表（量程0-3V，内阻约30kΩ）
B、电流表（量程0～0.6A，内阻约1.0Ω）
C、滑动变阻器R1（阻值范围0-10Ω允许最大电流3A）
D、滑动变阻器R2（阻值范围0～500Ω允许最大电流1A）
E、电源E（电动势3V，内阻不计）
F、开关，导线
（1）图中部分电路已连接，请在图中以笔划线代替导线将电压表接入电路中的正确位置；
（2）图中滑动变阻器应选用更合理；（填“R1”或“R2“）
（3）闭合电键前，滑动变阻器的滑片P应该置于______端．（填“A”或“B“）

参考答案：根据闭合电路欧姆定律电路和电流表最小读数，可求出电路中需要的最大电阻为：
R=EI=313×0.6Ω=15Ω，由于待测电阻电阻约为5Ω，所以滑动变阻器应用R1
（2）由于满足R2x＜RvRA，所以电流表应用外接法，电路图如图所示：

（3）、闭合电键前，分压应该为零，故滑动变阻器的滑片P应该置于A端．
故答案为：（1）图示；
（2）R1
（3）A

本题解析：

本题难度：一般

4、实验题  （10分）电动自行车具有环保、节能、便捷等优点，但电动自行车的电瓶用久以后性能会下降，表现之一为电池的电动势变小，内阻变大．某兴趣小组将一辆旧电动自行车充满电，取下四块电池，分别标为A、B、C、D，测量它们的电动势和内阻．

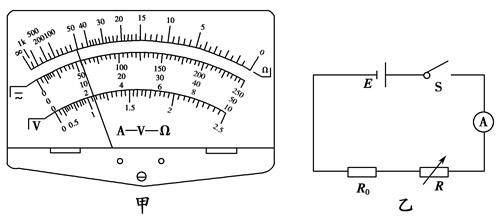

(1)用多用电表直流电压“50 V”挡测量每块电池的电动势．测量电池A时，多用电表的指针如图甲所示，其读数为________ V.
(2)用图乙所示的电路测量A、B、C、D四块电池的电动势E和内阻r，图中R0为保护电阻，其阻值为5 Ω.改变电阻箱的阻值R，测出对应的电流I，根据测量数据分别作出A、B、C、D四块电池的－R图线，如图丙所示．由图线C可知电池C的电动势E＝________ V，内阻r＝________ Ω.

图丙
(3)分析图丙可知，电池________(选填“A”、“B”、“C”或“D”)较优．

参考答案：(1)11.0(答“11”不给分)　(2)12　1　(3)C

本题解析：(1)中间刻度线为直流电压档，量程50v ，而刻度共计50格，每格为1v，指针指到第11格，因此读数为11.0v，估读一位。(2)根据串联电路可得，即，图象斜率即为电动势倒数，由图象C可以看出，当电阻箱连入电路中电阻为0时对应电流为2 A，图象C的延长线与横轴交点为R0＋r＝6 Ω，故电源电动势为12 V，内阻为1 Ω.(3)图象的延长线与横轴的交点离原点越远表示电源内阻越大，图象C的延长线与横轴的交点离坐标原点最近，所以电源C较优．

本题难度：一般

5、实验题  （8分）某学生用电流表和电压表测一节干电池的电动势和内阻时，所用滑动变阻器的阻值范围为0～20 Ω，连接电路的实物图如图。


①该学生接线中错误的和不规范的做法是??。
A．滑动变阻器不起变阻作用
B．电流表接线有错
C．电压表量程选用不当
D．电压表接线不妥
