1、实验题  某学习小组要描绘一只小电珠（2.5V，0.5A）的伏安特性曲线，所供选择的器材除了导线和开关外，还有以下一些器材可供选择：
A.电源E（电动势为3.0V ，内阻不计）
B.电压表V1（量程为0 ～3.0V ，内阻约为2kΩ）
C.电压表V2（量程为0～15.0V ，内阻约为6KΩ）
D.电流表A1（量程为0～0.6A ，内阻约为1Ω）
E.电流表A2（量程为0～100mA ，内阻约为2Ω）
F.滑动变阻器R1（最大阻值10Ω）
G.滑动变阻器R2（最大阻值2kΩ）
（1）为了减小实验误差，实验中电压表应选择_________，电流表应选择_________，滑动变阻器应选择_________。(填器材的符号)
（2）为提高实验精度，请你为该学习小组设计电路图，并画在下面的方框中。

（3）下表中的各组数据是此学习小组在实验中测得的，根据表格中的数据在方格纸上作出该电珠的伏安特性曲线。
?

2、填空题  右图是某同学连接的实验实物图，合上开关S后，发现A、B灯都不亮，他采用下列两种方法检查故障：

（1）用多用电表的直流电压挡进行检查：
①在测试a、b间直流电压时，红表笔应接触?（填“a”或“b”）
②该同学测试结果如右上表所示，根据测试结果，可以判定故障是（假设只有下列中的某一项有故障）?。

A．灯A断路? B．灯B短路?
C．cd段断路? D．de段断路
（2）用多用电表的欧姆挡检查：
①测试前，应将开关S____（填“断开“或“闭合”）
②测试结果如右下表所示，由此可以断定故障是____

A．灯A断路?
B．灯B断路
C．灯A、B都断路
D．de段导线断路

3、填空题  为了测量一个“l2V?5W”的小灯泡在不同电压下的功率，给定了以下器材：电源12V，内阻不计；
电流表：量程0～0.6A，内阻为2Ω；量程0～3A，内阻0.4Ω．
电压表：量程0～3V，内阻1.5kΩ；，量程0～15V；内阻7.5kΩ．
滑动变阻器：阻值范围0～20Ω，允许最大电流1A．
开关一个，导线若干．
实验时要求加在灯泡两端的电压可从0调到12V，并尽可能减小电表内阻对实验结果的影响．

（1）请在下框中画出实验电路图．
（2）根据画出的电路图，在上面图甲的实物图上连接电路．
（3）某位同学测得小灯泡的伏安特性曲线如图乙所示，某次测量时，电流表指针如图丙所示，电流表读数为______A，此时小灯泡的实际功率为______W．

4、填空题  量程为3V的电压表，其内阻约为3kΩ，现要求测出该电压表内阻的值，并有尽可能高的测量精确度，现有下列器材

5、实验题  （10分）某兴趣小组欲通过测定工业污水（含多种重金属离子）的电阻率来判断某工厂废水是否达到排放标准（达标的污水离子浓度低，电阻率大，一般电阻率≥200Ω·m的工业废水即达到排放标准）。如图甲所示为该同学所用盛水容器，其左、右两侧面为金属薄板（电阻极小），其余四面由绝缘材料制成，左右两侧带有接线柱。容器内表面长a＝40cm，宽b＝20cm，高c＝10cm。将水样注满容器后，进行以下操作：

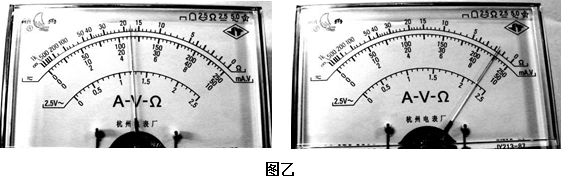

（1）分别用多用电表欧姆挡的“×1k”、“× 100”两档 粗测水样的电阻值时，表盘上指针如图乙所示，则所测水样的电阻约为? .?Ω。

（2）为更精确地测量所取水样的电阻，该小组从实验室中找到如下实验器材：
A.电流表(量程5mA，电阻R A为500Ω)
B.电压表(量程15 V，电阻R v约为10 kΩ)
C.滑动变阻器(0~20Ω，额定电流1 A)
D.电源(12V，内阻约10Ω)
E. 开关一只、导线若干
请完成电路连接。
（3）正确连接电路后，闭合开关，测得一组U、I数据；再调节滑动变阻器，重复上述测量步骤，得出一系列数据如表所示。
