1、实验题  有一个小灯泡上标有“4V 2W”的字样，现要描绘这个灯泡的伏安特性图线。现有下列器材供选用：
A．电压表(0～5 V，内阻10 kΩ)
B．电压表(0～10V，内阻20 kΩ)
C．电流表(0～0.3 A，内阻1 Ω)
D．电流表(0～0.6 A，内阻0.4 Ω)
E．滑动变阻器(10 Ω，2 A)
F．滑动变阻器(1 kΩ，1 A)
H．学生电源(直流6 V)，还有开关、导线若干
（1）实验中所用电压表应选___________，电流表应选用___________，滑动变阻器应选用___________；（用序号字母表示）
（2）为使实验误差尽量减小，要求从零开始多取几组数据，请在方框内画出满足实验要求的电路图；

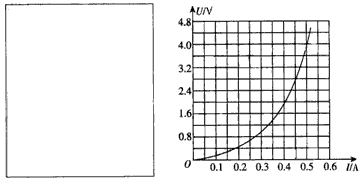

（3）某同学通过实验得到的数据画出了该小灯泡的伏安特性曲线（如图所示），若用电动势为3 V、内阻为2.5 Ω的电源给该小灯泡供电，则该小灯泡的实际功率是___________W。

参考答案：（1）A，D，E
（2）
（3）0.8

本题解析：

本题难度：一般

2、实验题  一个电流表的满偏电流值Ig=" 0.6" mA，内阻Rg="50" Ω，面板如图所示，如果要把这个电流表改装成量程为3 V的电压表，那么应该在Rg上串联一个电阻Rs，Rs的大小应是______Ω；用改装后的电压表来测某一电压，指针指到图中所示位置，则该电压值为____?__V。

参考答案：4950；1.70

本题解析：改装成电压表要串联电阻的：则，即：，解得：；根据可得该电压值为1.70V。
点评：电流表改装成电压表要串联电阻分压，串联的阻值为，U为改装后的量程。

本题难度：简单

3、选择题  某同学欲采用如图所示的电路完成相关实验．图中电流表的量程为0.6A，内阻约0.1Ω；电压表的量程为3V，内阻约6kΩ；G为小量程电流表；电源电动势约3V，内阻较小，下列电路中正确的是（　　）
A．

测定一段电阻丝（约5Ω）的电阻
B．

测定电源的电动势和内电阻（约3Ω）
C．

描绘小灯泡（额定电压为2.5 V）的伏安特性曲线
D．

测定电流表内阻

参考答案：AB

本题解析：

本题难度：一般

4、实验题  如图所示测定表头内阻的电路，电源内阻不计，当电阻箱的电阻调到1200 Ω时，电流表指针偏转到满刻度；再把电阻箱的电阻调到3000 Ω时，电流表指针刚好指到满刻度的一半.

(1)根据上述数据可求出电流表的内阻为_?__Ω；
(2)若这个电流表的满刻度值是500μA，要把它改装成量程为3 V的电压表，应串联一个电阻值为___?_Ω的分压电阻；?
(3)为了核对改装成的电压表V，给你一个标准电压表V0，一个4.5 V的电池组E，一个最大阻值为1 kΩ的滑动变阻器R，开关S及若干导线.请画出符合要求的电路图。

参考答案：（1）600Ω（2）5400Ω（3）

本题解析：（1）；联立可得
（2）,解得
（3）电路图如图所示：

点评：做本题的关键是知道电压表改装需要串联一个电阻分压

本题难度：一般

5、实验题  ）（12分）某学生在测定某金属的电阻率实验中：
①利用螺旋测微器测金属丝直径d，如图所示，则d=________mm．
②测量金属丝电阻Rx的电路图如图所示，闭合电键S，先后将电压表右侧接线端P接a、b点时，电压表和电流表示数如下表所示．

该学生认真观察到两次测量中，电流表的读数几乎未变，发生这种现象的原因是________________，计算金属丝电阻=________Ω（保留两位有效数字），从系统误差角度分析，Rx的测量值与其真实值比较，__________（填“>”、“=”或“<”）．

参考答案：①0.554～0.558（均给3分）；
②电压表内阻比金属丝电阻大得多，电路的总电阻几乎未变（3分） ； 3.1（3分） ； ＜（3分）

本题解析：①螺旋测微器的固定刻度为0.5mm，可动刻度为5.5×0.01mm=0.055mm，所以最终读数为0.5mm+0.055mm=0.555mm．
②电流表读数几乎不变，说明总电阻几乎不变，则电压表内阻比金属丝电阻大得多，是个小电阻；用外接法误差较小，故；由于外接法电压表分流导致电流表读数偏大，故测量值偏小.
