1、选择题如图甲所示，理想变压器原、副线圈的匝数比为10∶1，b是原线圈的中心抽头，图中电表均为理想的交流电表，定值电阻R＝10Ω，其余电阻均不计，从某时刻开始在原线圈c、d两端加上如图乙所示的交变电压，则下列说法中正确的是

[? ]
A．当单刀双掷开关与a连接时，电压表的示数为22V
B．当单刀双掷开关与a连接且t＝0.01s时，电流表示数为零
C．当单刀双掷开关由a拨向b时，原线圈的输入功率变大
D．当单刀双掷开关由a拨向b时，副线圈输出电压的频率变为25Hz

2、选择题如图所示，M为理想变压器，电表均可视为理想电表，电源电压U不变，输电线电阻忽略不计．当变阻器滑片P向上移动时，读数发生变化的电表是（　　）
A．A1
B．A2
C．V1
D．V2

3、选择题如图所示，理想变压器初、次级线圈分别接有完全相同的灯泡A、B，且初、次级线圈的匝数之比N1：N2＝3：1，交流电源电压为Ｕ，则灯B两端的电压为

A．0.3U? B．U/3
C．U? D．3U

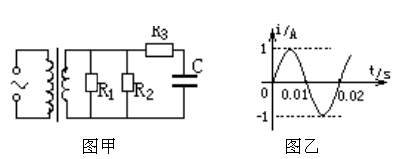

4、选择题如图甲所示理想变压器原副线圈的匝数比为10:1，R1=20 Ω，R2= 30 Ω，C为电容器。已知通过R1的电流如图乙所示，则

[? ]

A．输入的交流电的频率为50 Hz
B．原线圈的输入电压有效值为200 V
C．R3始终没有电流通过
D．R2的电功率约为6.67 W

5、简答题如图所示为一理想变压器，原线圈的输入电压?U?1=3300V，副线圈的输出电压?U2=220V，绕过铁心的单匝导线的电压表的示数为U0=2V，两个相同的灯泡并连接在副线圈上，则：
（?l?）原、副线圈的匝数各是多少？
（?2?）当?S?断开时，A?2的示数I2=5A，那么?A1的示数是多少？
（?3?）当?S?闭合时，变压器原线圈的输入功率为多大？（导线电阻忽略不计） 91考试网
