1、实验题  （12分）某同学要测量一圆柱体导体材料的电阻率，部分实验步骤如下：

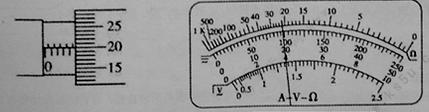

（1）用螺旋测微器测量其直径如图所示，可知其直径为______mm；

（2）使用多用电表粗略测量出此圆柱体的阻值时，选择开关位置时×1档位时，操作步骤正确，表盘的示数如图所示，则该电阻的阻值约为_____Ω；
（3）为更精确地测量其电阻，可供选择的器材如下：
电流表A（量程为300mA，内阻为2Ω）电流表（量程为150mA，内阻约为10Ω）
电压表（量程1V，内阻为1000Ω）?电压表（量程15V，内阻为3000Ω）
定值电阻（阻值为1000Ω）?滑动变阻器（最大阻值5Ω）
电源（电动势约为4，内阻约为1Ω） ?开关、导线若干.
现设计实验电路图所示，其中虚线框内为测量电路（未画出）

①为了使测量尽量准确，测量时电表读数不得小于其量程的，电压表应选_______（“填或”），电流表应选_______（填“或”）
②实验测得，电压表示数为，电流表示数为，则待测阻值的阻值___________.

2、实验题  如图所示器材可用来研究电磁感应现象及判定感应电流方向。

（1）在给出的实物中，用笔线代表导线将图中所缺的导线补接完整，组成实验电路。
（2）在实验中，当电键闭合瞬时，观察到电流表指针向右偏转。电键闭合一段时间后，为使电流表指针向左偏转，可采取的方法有（　?　　）（多选）
A．迅速断开电源
B．将滑动触头向右端滑动
C．将一软铁棒插入线圈L1中
D．将线圈L1迅速从线圈L2中提出

3、填空题  某同学测绘标有“3V?1.5W”小灯泡的电功率随电压变化的图象，要使小灯泡两端电压从0V连续变化，为了使测量尽可能地准确，除了导线和开关外，可供选择的仪器还有：
A．电流表：量程0～0.6A，内阻约为1Ω
B．电流表：量程0～3A，内阻约为2Ω
C．电压表：量程0～3V，内阻约为2kΩ
D．电压表：量程0～15V，内阻约为4.5kΩ
E．滑动变阻器：阻值范围为0～10Ω，额定电流2A
F．电池组：电动势6V，内阻约为1Ω
（1）选用的电流表代号为______；电压表代号为______．
（2）用笔画线当导线，将图中的实物连成所需电路．

4、实验题  太阳能是一种清洁、绿色能源。在上海举办的2010年世博会上，大量使用了太阳能电池。太阳能电池在有光照时，可以将光能转化为电能；在没有光照时，可以视为一个电学器件。某实验小组通过实验，探究一个太阳能电池在没有光照时（没有储存电能）的I-U特性。所用的器材包括：太阳能电池，电源E，电流传感器，电压传感器，滑动变阻器R，开关S及导线若干。
(1)为了描绘出完整的I-U特性曲线，在图甲中A处接________传感器，B处接________传感器，并将图甲连成完整的实验电路图。?

(2)该实验小组根据实验得到的数据，描点绘出了如图乙的I-U图像，图中PQ为过P点的切线。由图可知，当电压小于2.00?V时，太阳能电池的电阻________（填“很大”或“很小”）；当电压为2.80?V时，太阳能电池的电阻约为________Ω。

5、实验题  某物理“科技制作”小组装配一台小直流电动机，其额定电压5V，额定电流0.5A，线圈绕阻小于1。为了进一步研究其在一定电压范围内，输出功率与输入电压的关系，需要进一步做实验，请你帮助该小组完成该项工作。已知学校实验室提供的器材有：
直流电源E，电压6V，内阻不计；
小直流电动机M；
电压表V1，量程0～0.6V，内阻约3k；
电压表V2，量程0～6V，内阻约15k；
电流表A1，量程0～0.6A，内阻约1；
电流表A2，量程0～3A，内阻约0.5；
滑动变阻器R，0～10，2A；
电键S一只，导线若干。

（1）首先要比较精确测量电动机的线圈绕阻。根据合理的电路进行测量时，要控制电动机不转动，调节滑动变阻器，使电压表和电流表有合适的示数，电压表应该选?。若电压表的示数为0.1V，电流表的示数为0.2A，则内阻?，这个结果比真实值偏?（选填“大”或“小”）。
（2）在图方框中画出研究电动机的输出功率与输入电压的关系的实验电路图。（标明所选器材的符号）

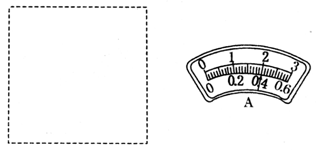

（3）当电压表的示数为4.5V时，电流表示数如图所示，此时电动机的输出功率是?W。
