1、选择题  如图所示，光滑、绝缘的半圆形轨道位于竖直向下的匀强电场中，A、B与圆心O点在同一水平线上。一个质量为m、带电荷量为q的小球，从A点由静止释放后沿轨道下滑，则下列说法中正确的是

[? ]
A．小球一定能够到达与A点同一水平高度的B点
B．由于不知小球所带电荷的电性，无法确定小球能否到达B点
C．如果q为负电荷，小球在轨道最低点时对轨道的压力有可能为零
D．由于需要向心力，小球在轨道最低点时对轨道的压力一定比小球所受的重力大

2、简答题  （1）下列关于实验中使用静电计的说法中正确的有：______：
A．使用静电计的目的是观察电容器电压的变化情况．
B．使用静电计的目的是测量电容器电量的变化情况．
C．静电计可以用电压表替代．
D．静电计可以用电流表替代．
（2）用恒定电流的电流场模拟静电场，描绘等势线时，如图所示的情况能够实现的是______：

A．图（1）圆柱形电极M、N都接电源的正极，模拟等量正点电荷周围的静电场．
B．图（2）圆柱形电极M接电源正极，圆环形电极N接电源负极，模拟正点电荷周围静电场．
C．图（3）两个平行的长条形电极M、N分别接电源正、负极，模拟平行板电容器间的静电场．
D．图（4）圆柱形电极M接电源负极，模拟负点电荷周围的静电场．

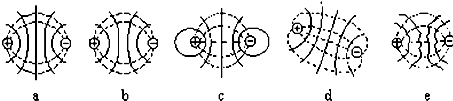

（3）在用描迹法描绘电场中等势线的实验中，几位同学描出的等势线及电场线分别如图中的a、b、c、d、e所示．实验中，导电纸质量良好，电极与导电纸接触良好，电极为圆形，电流表良好．试将下列各项答案填在横线上．这几幅图中：

A．电势基准点选取不佳的是_______?B．等势点测定不准的是______
C．电极设置不当的是______?D．所描图线错误的是______
E．实验最成功的是_______．

3、简答题  如图所示，一个质量为m、带电量为q的粒子，由静止开始，先经过电压为U1的电场加速后，再垂直于场强方向射入两平行金属板间的匀强电场中．两金属板板长为l，间距为d，板间电压为U2，求：粒子射出两金属板间时偏转的距离y和偏转的角度φ．

4、选择题  如图所示，两种不同的正离子（不计重力）垂直射人偏转电场，从偏转电场射出时具有相同的偏转距离y和偏转角θ（偏转电压U保持不变），则两种离子进入偏转电场前只要满足（　　）
A．速度相同
B．动能相同
C．比荷和速度都相同
D．由静止经同一加速电场加速
