1、简答题  将一铜片和一锌片分别插入一只苹果内，就构成了简单的“水果电池”，其电动势约为1.5V，但这种电池并不能点亮额定电压为1.5V，额定电流为0.3A的小灯泡．因为经实验测得“水果电池”与小灯泡直接相连接后，流过小灯泡的电流还不足3mA．现要较精确地测定“水果电池”的电动势和内电阻，提供的仪器如下：
①量程合适的电流表（内阻不计），②量程为1.5V的电压表（内阻约为3kΩ），③滑动变阻器R1（0～30Ω），④滑动变阻器R2（0～3kΩ）、⑤开关及导线若干．
（1）本实验中滑动变阻器应选用______（填字母代号）．
（2）在框中画出实验电路图．

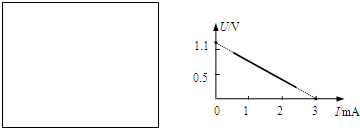

（3）若根据实验记录的数据，经描点、连线得到的U-I图象如图所示，则该水果电池的电动势E=______V，内电阻r=______Ω．

2、选择题  如图，带电粒子在没有电场和磁场空间以v0从坐标原点O沿x轴方向做匀速直线运动，若空间只存在垂直于xoy平面的匀强磁场时，粒子通过P点时的动能为Ek；当空间只存在平行于y轴的匀强电场时，则粒子通过P点时的动能为（ ? ）

3、选择题  实验桌上放着晶体二极管、电阻、电容各一只；性能均正常，外形十分相似．现将多用电表转换开关拨到R×1000档，分别测它们的正反电阻加以鉴别．测甲元件时，R正=R反=0.5kΩ；测乙元件时，R正=0.5kΩ，R反=l00kΩ；测丙元件时，开始指针偏转到0.5kΩ，接着读数逐渐增加，最后停在100kΩ上．则甲、乙、丙三个元件分别是（ ? ）
A．电容、电阻、二极管
B．电阻、电容、二极管
C．电阻、二极管、电容
D．二极管、电阻、电容

4、简答题  如图甲所示，A、B是一对平行放置的金属板，中心各有一小孔P、Q，PQ连线垂直金属板，两板间距为d，从P点处连续不断地有质量为m、带电量为－q的带电粒子(重力不计)沿PQ方向放出，初速度可忽略，在A、B间某时刻t＝0开始加有如图乙所示交变电压，其电压大小为U，周期为T，带电粒子在AB间运动过程中，粒子相互作用力可忽略不计：

(1)如果只有在每个周期的0～时间内放出的带电粒子才能从小孔Q中射出，则上述物理量之间应满足怎样的关系？
(2)如果各物理量满足第(1)问的关系，求每个周期内从小孔Q中有粒子射出的时间与周期T的比值．

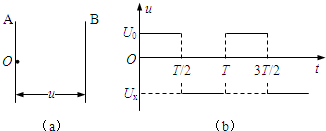

5、简答题  如图a所示，为一组间距d足够大的平行金属板，板间加有随时间变化的电压（如图b所示），设U0和T已知．A板上O处有一静止的带电粒子，其带电量为q，质量为m（不计重力），在t=0时刻起该带电粒子受板间电场加速向B板运动，途中由于电场反向，粒子又向A板返回（粒子未曾与B板相碰）．
（1）当Ux=2U0时求带电粒子在t=T时刻的动能；
（2）为使带电粒子在0～T时间内能回到O点，Ux要大于多少？
