1、选择题 一束一价正离子流垂直于电场方向进入匀强电场，若它们飞出电场的偏向角相同（如图），则可断定它们进入电场时（ ）
A．一定具有相同的质量
B．一定具有相同的速度
C．一定具有相同的动能
D．一定具有相同的动量
|

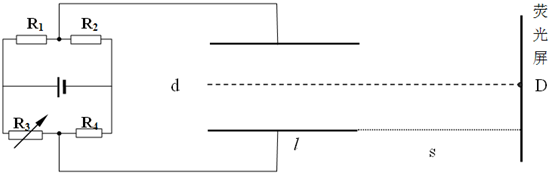

2、简答题 如图所示，电源电动势为E=100V，内阻不计，R1、R2、R4的阻值均为300Ω，R3为可变电阻．C为一水平放置的平行板电容器，虚线到两极板距离相等且通过竖直放置的荧光屏中心，极板长为L=8cm，板间距离为d=1cm，右端到荧光屏距离为s=20cm，荧光屏直径为D=5cm．有一细电子束沿图中虚线以E0=9.6×102eV的动能连续不断地向右射入平行板电容器．已知电子电量e=1.6×1019C．要使电子都能打在荧光屏上，变阻器R3的取值范围多大？
3、简答题 （1）在《用电流表和电压表测定电池的电动势和内阻》实验中，某同学根据测得的数据作出了如图所示的I-U图线，由图线可以得到电源电动势E=______V，内电阻r=______Ω．
（2）在欧姆表测电阻的实验中，用“×10”挡测量一个电阻的阻值，发现表针偏转角度太大（指针过于靠右），则可以断定：这个电阻阻值______（填“较小”或“较大”），为了把电阻测得更准确一些，应换用______（填“×1挡”或“×100挡”），调零后重新测量．
（3）某同学在做“描绘小电珠的伏安特性曲线”的实验中得到如下一组U和I的数据：
?编号
1
2
3
4
5
6
7
8
U（伏）
0
0.50
1.00
1.50
2.00
2.20
2.60
3.00
I（安）
0
0.050
0.100
0.150
0.180
0.190
0.200
0.205
灯泡发光情况 | 不亮 微亮 逐渐变亮 正常发光
|
①从上表数据中可以看出，当小灯泡的功率逐渐增大时，灯丝电阻的变化情况是______．
②请在实物图中用铅笔补全其中的连线（电压表、电流表左接线柱为正，右接线柱为负）
（4）有一待测的电阻R，其阻值约在40～50Ω之间，实验室准备用来测量该电阻值的实验器材有：
电压表V（量程O～10V，内电阻约20kΩ）；
电流表A（量程O～300mA，内电阻约4Ω）；
滑动变阻器R（最大阻值为20Ω，额定电流为1A）
直流电源E（电动势为9V，内电阻约为0.5Ω）；
开关；此外还有若干根供连线用的导线．
实验要求电表读数从零开始变化，并多次测出几组电流、电压值，以便画出电流一电压的关系图线．为了实验能正常进行，减少测量误差，还要求滑动变阻器便于调节．请在方框内画出实验电路．
4、选择题 如图所示，有一半圆弧光滑轨道，半径为R，在与圆心等高的位置静止放置一个带正电的小球A，其质量为m，M、N之间有一方向水平向左的匀强电场，让小球A自由滚下进入匀强电场区域，水平面也是光滑的，下列说法正确的是
[? ]
A．小球一定能穿过MN区域继续运动
B．如果小球没有穿过MN区域，小球一定能回到出发点
C．如果小球没有穿过MN区域，只要电场强度足够大，小球可以到达P点，且到达P点速度大于等于
D．如果小球一定能穿过MN区域，电场力做的功为－mgR
5、简答题 如图，设在地面上方的真空室内，建立平面直角坐标系，在x＜0的空间内有倾斜方向的匀强电场，电场强度为E1，在x=0.2m处有一与X轴垂直的荧光屏．一质量为m=4×10-7kg，带电量q=1×10-5C的带电粒子（重力不能忽略）从坐标为（-
m，0）处的A点由静止开始运动，它能沿x轴作直线运动，到达坐标原点O时的速度为v=1m/s．（g=10m/s2）
（1）求E1的大小和方向（方向角可用角的三角函数值表示）
（2）粒子打在荧光屏M点，求M点的坐标．
（3）若在x＞0区域加竖直向上的匀强电场，场强E2=0.4N/C，且在如图平面内以坐标为（0.1m，0）的C点为圆心，半径为0.1m的圆形区域内有垂直于纸面的匀强磁场，粒子会打在荧光屏上坐标为（0.2m，0.1
m）的N点，求磁场的磁感应强度的大小和方向．
