参考答案：(1)AC?（2）导体运动的慢或者磁场较弱

本题解析：(1)当有电流从电流表的正极流入时，指针向右偏转，这说明：电流从哪极流入，指针向哪偏转；
A由楞次定律可知，当把磁铁N极向下插入线圈时，感应电流从负极流入，电流表指针向左偏，故A正确；
B、由楞次定律可知，当把磁铁N极从线圈中拔出时，感应电流从正极流入，电流表指针向右偏转，故B错误；
C、保持磁铁在线圈中静止，穿过线圈的磁通量不变，不产生感应电流，电流表指针不发生偏转，故C正确；
D、磁铁插入线圈后，将磁铁和线圈一起以同一速度向上运动，穿过线圈的磁通量不变，不产生感应电流，电流表指针不偏转，故D错误；
(2)感应电流是由于导体在磁场中作切割磁感线运动而产生的，如果电路连接正确，接触也良好，原因可能是检流计灵敏度较低、线圈电阻较大，除此以外还可能是因为与导体运动的慢或者磁场较弱。

本题难度：一般

3、实验题  现用伏安法研究热敏电阻在不同温度下的伏安特性曲线要求特性曲线尽可能完整。已知常温下待测热敏电阻的阻值约4~5Ω。热敏电阻和温度计插入带塞的保温杯中，杯内有一定量的冷水，其他备用的仪器和器具有：盛有热水的热水瓶（图中未画出）、电源（3V、电阻可忽略）、直流电流表（内阻约1Ω）、直流电压表（内阻约5kΩ）、滑动变阻器（0~20Ω）、开关、导线若干。
（1）在图（a）中的方框中画出实验电路图，要求测量误差尽可能小。

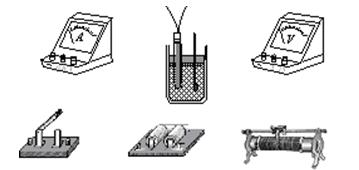

（2）根据电路图，在图（b）的实物图上连线。

（3）写出完成接线后的主要实验步骤________

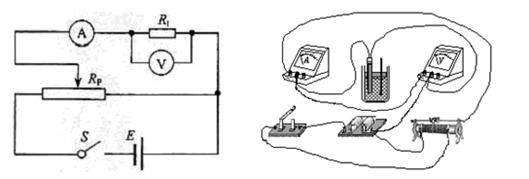

参考答案：见下图

本题解析：本题是一个很不错的传感器问题，看起来问题的起点比较高，但本题中是要用伏安法研究热敏电阻在不同温度下的伏安特性曲线。这样问题的落点又是常用的伏安法测电阻，所以起点高而落点低。
（1）题中要求热敏电阻的伏安特性曲线尽可能完整，所以供电电路只能选择分压式。电压表的内阻远远大于热敏电阻的阻值，而电流表的内阻不是远远小于热敏电阻的阻值，所以测量电路应选择电流表的外接法，实验电路图如图。
（2）实物图的连接也有一定的技巧，为防止错接或者漏接，一般要根据电路图采用分层法，即先连接供电电路，再逐层连接测量电路，按照一定的顺序进行，特别注意连线不能交叉，如图．
（3）由于热敏电阻不是一般的电阻，它的阻值会随温度的变化而出现明显的变化。所以实验时，一定要注意保证每测完一次温度，必须快速记录这个温度下的电流和电压值，测温度和记录电流表电压表的示数之间的时间间隔尽可能短，这也是实验步骤中的关键所在。
实验步骤：1往保温杯中加入一些热水，待温度稳定时读出温度计值；2调节滑动变阻器，快速测出几组电流表和电压表的值；3重复1-2，测量不同温度下的数据；4绘出各测量温度下热敏电阻的伏安特性曲线。

本题难度：简单

4、实验题  如图为研究通过小电珠的电流随其两端电压变化的关系原理图．闭合开关S后，当滑动变阻器的滑片C向其右端B滑动时，电压表的读数将?．(选填：“变大”或“变小”)；如果当电压表的读数为2.8V时，电流表的读数为0.2A，则小电珠的电阻测量值为?Ω。

参考答案：变大

本题解析：闭合开关S后，当滑动变阻器的滑片C向其右端B滑动时，分压部分电压变大，则电压表的读数将变大；如果当电压表的读数为2.8V时，电流表的读数为0.2A，则小电珠的电阻测量值为
故答案为：变大?，14

本题难度：简单

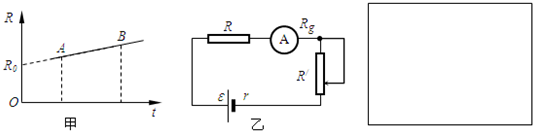

5、填空题  如图（甲）表示某电阻R随摄氏温度t变化的关系，图中R0表示0℃时的电阻，K表示图线的斜率．若用该电阻与电池（E，r）、电流表Rg、变阻器R′串连起来，连接成如图（乙）所示的电路，用该电阻做测温探头，把电流表的电流刻度改为相应的温度刻度，于是就得到了一个简单的“电阻测温计”．
①实际使用时要把电流表的刻度值改为相应的温度刻度值，若温度t1＜t2，则t1的刻度应在t2的______侧（填“左”、“右”）；
②在标识“电阻测温计”的温度刻度时，需要弄清所测温度和电流的对应关系．请用E、R0、K等物理量表示所测温度t与电流I的关系式：t=______；
③由②知，计算温度和电流的对应关系，需要测量电流表的内阻（约为200Ω）．已知实验室有下列器材：A．电阻箱（0～99.99Ω）；B．电阻箱（0～999.9Ω）；C．滑线变阻器（0～20Ω）；D．滑线变阻器（0～20kΩ）．此外，还有电动势合适的电源、开关、导线等．
请在方框内设计一个用“半偏法”测电流表内阻Rg的电路；
在这个实验电路中，电阻箱应选______；滑线变阻器应选______．（只填代码）

参考答案：①温度t1＜t2金属温度升高电阻增大，电流计电流减小，可知t1刻度应在t2的右侧；
②根据闭合电路欧姆定律和感温电阻的阻值R随摄氏温度t变化的关系图象联合列式
E=I（r+R+Rg+R′）
R=R0+kt
解得：t=EKI-1K(Rg+r+R′+R0)
③采用半偏法测电阻时，电阻箱的最大阻值应该大于电流表的内阻，同时滑动变阻器应该选取阻值较大的，因此电阻箱选择B，滑动变阻器选择D；具体电路图如下所示：




故答案为：①右；②EKI-1K(Rg+r+R′+R0)；③B；D；?电路图如上所示．

本题解析：

本题难度：一般
