3、简答题  在用电压表和电流表研究小灯泡在不同电压下的功率的实验中，实验室备有下列器材供选择：
A．待测小灯泡“3.0V　1.5W”B．电流表（量程3A，内阻约为1Ω）
C．电流表（量程0.6A，内阻约为5Ω）? D．电压表（量程3.0V，内阻约为10kΩ）
E．电压表（量程15.0V，内阻约为50kΩ）? F．滑动变阻器（最大阻值为100Ω，额定电流50mA）
G．滑动变阻器（最大阻值为10Ω，额定电流1.0A）
H．电源（电动势为4.0V，内阻不计）? ?I．电键及导线等
（1）为了使实验完成的更好，电流表应选用______；电压表应选用______；滑动变阻器应选用______．（只需填器材前面的字母即可）
（2）请在虚线框内画出实验电路图．

（3）某同学在一次测量时，电流表、电压表的示数如图所示．则电压值为______?V，电流值为______?A，小灯泡的实际功率为______?W．

4、实验题  (15分)要测量一只欧姆表的电源电动势，某同学仅利用提供给他的一只量程满足测量要求且内阻约为2－3千欧的电压表完成了测量（不得将电池拆下）.
（1）已知欧姆表刻度盘中央刻度值为20，在测量前应把欧姆表选择开关调至______挡，再将欧姆表红、黑表笔短接，调节_______旋钮，使指针指在___________处.
（2）实验中将欧姆表的两表笔分别接在电压表的两接线柱上，应将红表笔接在电压表的___________接线柱上.
（3）测量时，若电压表的示数为U＝0.90V，欧姆表指针记得的刻度数为N＝30，则欧姆表电源的电动势为_____________V.

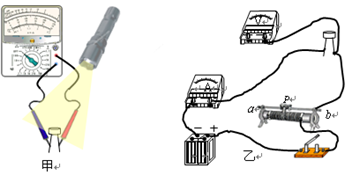

5、填空题  （1）图甲为某同学测绘额定电压为2.5V的小灯泡的I-U图线的实验电路图．
①根据电路图，用笔画线代替导线，将图（乙）中的实验电路连接成完整的实验电路．
②开关S闭合之前，图（乙）中滑动变阻器的滑片应该置于______（选填“A端”、“B端”或“AB正中间”）．
（2）如图（丙）所示，用多用电表研究光敏电阻的阻值与光照强弱的关系．
①应将多用电表的选择开关置于______档；
②将红表笔插入______接线孔（填“+”或“-”）；
③将一光敏电阻接在多用电表两表笔上，用光照射光敏电阻时表针的偏角为θ，现用手掌挡住部分光线，表针的偏角变为θ′，则可判断θ______θ′（填“＜”，“=”或“＞”）；
④测试后应将选择开关置于______档．
