1、实验题  在测电阻的实验中，待测电阻Rx大约为20Ω，从实验室找出以下供选择的器材：（要求电压从0开始调节，测量数据尽可能精确）
A电池组(电动势3 V，内阻约1Ω)? B电流表A1(0～150 mA，内阻Rg1约5Ω)
C.电压表V(0～3 V，内阻5kΩ)? D电压表V(0～15 V，内阻10 kΩ)
E滑动变阻器R1(0～20Ω)? F滑动变阻器R2(0～3 000Ω)
G开关、导线若干
(1)实验时应从上述器材中选用____________(填写仪器前字母代号)．
(2)将设计的电路图画在下面虚线框内．

（3）根据电路原理图完成下列实物图连接。

参考答案：（1）ABCEG（2）见解析（3）见解析

本题解析：（1） 实验需要电源A，电流表B,电压表，因为电源电压为3V，为了减小实验误差，所以选用电压表C，为了操作方便，所以滑动变阻器选用E，还需要导线和开关G，所以选 ABCEG（每缺少1项扣1分；有错误选项不得分。）
（2）实验要求电压从零开始，所以采用滑动变阻器的分压解法，被测电阻阻值很小，所以需要电流表的外接法，故如右图所示。

（分压电路正确给2分，测量电路正确给2分）
（3）如下图所示。（每根导线各1分）

点评：做此类型题目时，仪器的选择和电路图的画法是难点，所以要按照题目的要求以及给出的仪器进行选择，

本题难度：一般

2、实验题  某同学测量一只未知阻值（大约为1000Ω）的电阻。
(1)若该同学用“伏安法”测量该电阻，所用器材如图所示，其中电压表内阻约为5kΩ，电流表内阻约为5Ω，变阻器阻值为50Ω。图中部分连线已经连接好，为了尽可能准确地测量电阻，请你完成其余的连线。
(2)该同学按照“伏安法”测量电阻的要求连接好图示电路后，测得的电阻值将_________(填“大于”、“小于”或“等于”)被测电阻的实际阻值。

参考答案：（1）图“略”
（2）大于

本题解析：

本题难度：一般

3、填空题  有一个小灯泡上标有“3V?0.2A”字样，现要测量其伏安特性曲线，下列器材可供选用：
A．电压表（0一3V，内阻1KΩ）?B．电压表（0-15V，内阻5KΩ）
C．电流表（0一0.3A，内阻2Ω）?D．电流表（0一0.6A，内阻0.5Ω）
E．滑动变阻器（10Ω，l?A）?F．滑动变阻器（1000Ω，0.5A）
G．直流电源（6V，内阻不汁）?另有开关一个、导线若干．
①实验中电压表应选______，电流表应选______，滑动变阻器应选______．（只填器材的字母代号）．
②在虚线框中画出实验电路图．

参考答案：①因灯泡的额定电压为3V，故只能选用A电压表；
由P=UI得，灯泡的额定电流I=0.2A，故电流表应选择0～0.6A的量程，故选C；
变阻器用分压接法，应选小阻值的E．
②灯泡内阻R=15Ω，电压表远大于灯泡内阻，应采用电流表外接法；
而由题意要求可知，电压从零开始变化，并要多测几组数据，故只能采用滑动变阻器分压接法，而分压接法中应选总阻值小的滑动变阻器，
电路图如图所示：



故答案为：①A，C，E?②如图

本题解析：

本题难度：一般

4、实验题  （每空3分，共计12分）为测定某电源的电动势E和内阻r以及一段电阻丝的电阻率ρ，设计了如图（a）所示的电路．ab是一段电阻率较大的粗细均匀的电阻丝，R0是阻值为2Ω的保护电阻，滑动片P与电阻丝接触良好．

（1）实验中用螺旋测微器测得电阻丝的直径如图（b）所示，其示数为d=?mm．

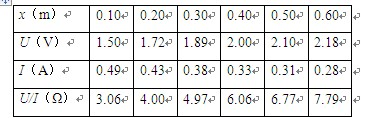

（2）实验时闭合开关，调节P的位置，记录aP长度x和对应的电压U、电流I等相关数据，如下表：

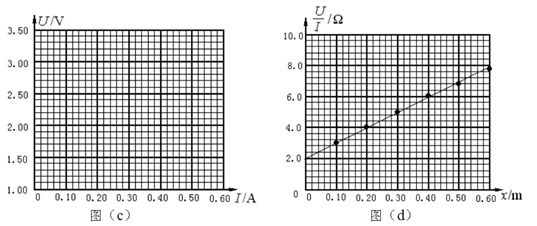

请根据表中数据在图（c）上作U-I关系图线，根据图象求电源的内阻r=?Ω．

（3）图（d）是根据表中数据作出的U/I-x关系图象，由图象求出电阻丝的电阻率ρ为?Ω·m（保留两位有效数字）．

参考答案：（1）0.400（2）1.2

（3）

本题解析：（1）螺旋测微器读数方法：测量长度=固定刻度示数+可动刻度示数×精确度(注意单位为毫米)．所以读数为0.400mm
（2）①U-I图象与纵轴的截距为电源的电动势，由图可得E=3.0V；图线斜率为电源的内电阻与串联的总电阻，由图可得
②关系图线如图

③由电阻定律有，,由图可得串联组成的电路）的内电阻，对图像要理解其斜率与截距的物理意义。

本题难度：一般

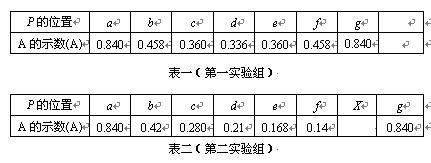

5、实验题  （7分）两实验小组使用相同规格的元件，按右图电路进行测量。他们将滑动变阻器的滑臂P分别置于a、b、c、d、e、f、g七个间距相同的位置（a、g为滑动变阻器的两个端点），把相应的电流表示数记录在表一、表二中。对比两组数据，发现电流表示数的变化趋势不同。经检查，发现其中一个实验组使用的滑动变阻器发生断路。


（1）滑动变阻器发生断路的是第________实验组；断路发生在滑动变阻器的________段。
（2）表二中，对应滑臂P在X（f、g之间的某一点）处的电流表示数的可能值为：（?）
（A）0.13 A。
（B）0.25 A。
（C）0.35 A。
（D）0.50 A。

参考答案：（1）二（2分），fg（2分）
（2）AD（3分）

本题解析：略

本题难度：一般
