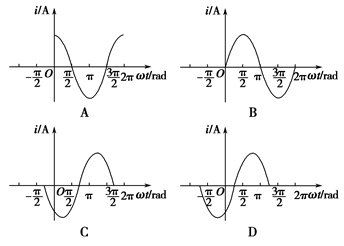

2、选择题  如图所示，一矩形线圈abcd放置在匀强磁场中，并绕过ab、cd中点的轴OO′以角速度ω逆时针匀速转动．若以线圈平面与磁场夹角θ＝45°时(如图b)为计时起点，并规定当电流自a流向b时电流方向为正．则下列四幅图中正确的是(　　)．

3、选择题  某交流发电机产生的感应电动势与时间的关系如图所示，如果其他条件不变，仅使线圈的转速加倍，则交流电动势的最大值 和周期分别为(?)

A．400V，0.02s
B．200V，0.02s
C．400V，0.08s
D．200V，0.08s

4、简答题  一矩形线圈电阻为10 Ω，在匀强磁场中绕垂直磁场的中心轴匀速转动，转速为50 r/s，感应电动势的峰值为20π V，从线圈经过中性面开始计时，求：
(1)线圈中感应电动势的表达式；
(2)经多长时间，线圈中电动势第一次达到10π V；
(3)画出感应电流随时间变化的图线.

5、计算题  某水力发电站，通过发电机的水流量Q=2m3/s、水流落差为h=5m。若发电机的总效率为η=50%，输出电压为U1=240V，输电线路的总电阻为r=30Ω，允许输电线路上最大的损失功率为输电总功率的6%，为满足用电需求，该输电线路使用的理想升压、降压变压器的匝数比各是多少？若用户使用的电灯均为“220V、100W”，则最多可使用多少盏这种规格的电灯？
