1、实验题  有一根圆台状匀质合金棒如图实－5－27甲所示，某同学猜测其电阻的大小与该合金棒的电阻率ρ、长度L和两底面直径d、D有关．他进行了如下实验：



图实－5－27
(1)用游标卡尺测量合金棒的两底面直径d、D和长度L.图乙中游标卡尺(游标尺上有20
个等分刻度)的读数L＝________cm.
(2)测量该合金棒电阻的实物电路如图丙所示(相关器材的参数已在图中标出)．该合金棒
的电阻约为几个欧姆．图中有一处连接不当的导线是________．(用标注在导线旁的数字
表示)
(3)改正电路后，通过实验测得合金棒的电阻R＝6.72 Ω，根据电阻定律计算电阻率为ρ、长为L、直径分别为d和D的圆柱状合金棒的电阻分别为Rd＝13.3 Ω、RD＝3.38 Ω.他发现：在误差允许范围内，电阻R满足R2＝Rd·RD，由此推断该圆台状合金棒的电阻R＝________.(用ρ、L、d、D表示)

2、填空题  测量一只量程已知的电压表的内阻，器材如下：
A、待测电压表（量程3V，内阻未知）一块
B、定值电阻R（阻值5kΩ，额定电流0.5A）一个
C、电池组（电动势小于3V，内阻可忽略）一个
D、多用电表一个
E、开关两只
F、导线若干
有一同学利用上面所给器材，进行如下实验操作：

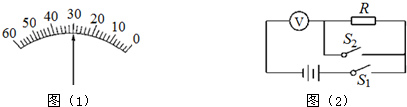

（1）用多用电表进行粗略测量：该同学选择×10Ω倍率，用正确的操作方法测量时，发现测量结果如图（1）所示，那么测量结果大约是______Ω．
（2）为了更准确地测出该电压表内阻的大小，该同学设计了如图（2）所示的实验电路．其实验主要步骤如下：①闭合S1和S2，记录电压表的读数为U1；②保持S1闭合，断开S2，记录电压表的读数为U2．则该电源的电动势E=______．该电压表内阻RV=______．（用题中所给符号表示）

3、实验题  （1） 将铜片、锌片插入水果中，能制成“水果电池”。某同学采用如图所示的实物图测量水果电池的电动势（E）和内阻（r）。

①实物图的导线连接仅有两处错误，分别是导线_______和导线________。（用“A”～“F”表示）
②更正电路后，改变滑动变阻器的阻值，某同学记录电压表和电流表的读数，经数据处理得到水果电池的电动势E=3.60V、内阻r=32.4Ω。但后来检查发现，该同学上述每次记录的电压和电流的数据分别是仪表实际读数的10倍，则该水果电池的电动势和内阻的测量值应为：E=_______V、r=________Ω。
（2）在如图（a）的电路图中，电源的电动势为3V,内阻未知，R0=4Ω。调节变阻器R1的阻值，使电压表V读数为1.5V后固定R1的阻值不变，然后将电阻R0更换成一只标示“1.5V 0.9W”的小灯泡，若已知小灯泡的伏安曲线如图，则小灯泡的此时实际功率为 ?▲?W，实际功率??额定功率（填“大于”、“小于”或者“等于”）
?

4、实验题  下图为一电学实验的实物连线图。该实验可用来测量特测电阻Rx的阻值（约500Ω）。图中两个电压表量程相同，内阻都很大。实验步骤如下：
?
①调节电阻箱，使它的阻值R0与待测电阻的阻值接近；将滑动变阻器的滑动头调到最右端；
②合上开关S；
③将滑动变阻器的滑动头向左端滑动，使两个电压表指针都具有明显偏转；
④记下两个电压表V1和V2的读数U1和U2；
⑤多次改变滑动变阻器滑动头的位置，记下V1和V2的多组读数U1和U2；
⑥求Rx的平均值。
回答下列问题：
（1）根据实物连线图在虚线框内画出实验的电路原理图，其中电阻箱的符号为，滑动变阻器的符号为，其余器材用通用的符号表示。
（2）不计电压表内阻的影响，用U1、U2和R0表示Rx的公式为__________。
（3）考虑电压表内阻的影响，用U1、U2、R0、V1的内阻r1、V2的内阻r2表示Rx的公式为_________。

5、简答题  在探究规格为“6V，3W”的小电珠L．伏安特性曲线实验中，
（1）实验室提供了9V的电压源和量程为3V、内阻为5kΩ，电压表，出于安全考虑，要将其改装成量程为9V的电压表，则在改装时应将电阻R=______kΩ与量程为3v的电压表连接．

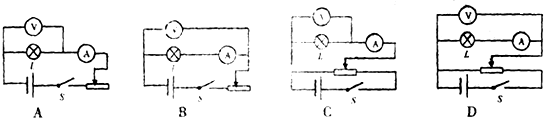

（2）选用量程为0.6A，内阻约为4Ω的电流表和量程为9V的电压表连接在电路中测小电珠的电压和电流．实验中要使系统误差尽量小，且电表示数变化范围尽量大，你认为以下实验电路应选______（填写相应的字母）
