2、填空题  “伏安法”测电阻时，由于电压表、电流表内阻的影响，使得测量结果总存在误差，而按如右图所示电路进行测量，则由电压表、电流表内阻所造成的误差可消除．
（1）请你在答题纸相应的横线．上简要写出还未完成的主要操作步骤，并用字母表达出相应的测量值．

①闭合电键S1，电键S2接2，调节Rp和Rp′，使电压表和电流表的读数尽可能大，读出电流表和电压表读数I2、U2②保持Rp不变______．
（2）请你推导出待测电阻Rx的表达式．
（3）用线把实物图按电路图连成测量电路，请将右图中未连的线连完整．

3、实验题  （11分）有一电压表V1，其量程为3V、内阻约为3000Ω.要准确测量该电压表的内阻，提供的器材有：
电源E：电动势约为15V，内阻不计
电流表A1：量程100mA，内阻r1=20Ω
电压表V2：量程2V，内阻r2=2000Ω
定值电阻R1：阻值约为20Ω
定值电阻R2：阻值约为3Ω
滑动变阻器R0：最大阻值10Ω.额定电流1A
电建一个，导线若干
（1）实验中电表应选用_________, 定值电阻应选用__________
（2）请你设计一个测量电压表V1内阻的实验电路图并画在虚线框内

（3）说明实验所要测量的物理量________________________________________
（4）写出电压表V1内阻的计算表达式rv1=___________________________

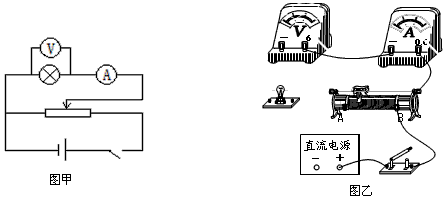

4、实验题  如图甲为某同学描绘额定电压为3.8V的小灯泡伏安特性曲线的实验电路图。
（1）根据电路图甲，用笔画线代替导线，将图乙中的实验电路连接完整；
（2）开关闭合之前，图乙中滑动变阻器的滑片应该置于___________端（选填“A”、“B”或“AB 中间”）；

（3）实验中测出8组对应的数据（见下表）：

则测得小灯泡的额定功率为___________W。请在给出的坐标中，描点作出I-U图线。由图象可知，随着电流的增大，小灯泡的电阻___________（选填“增大”、“减小”或“不变”）。

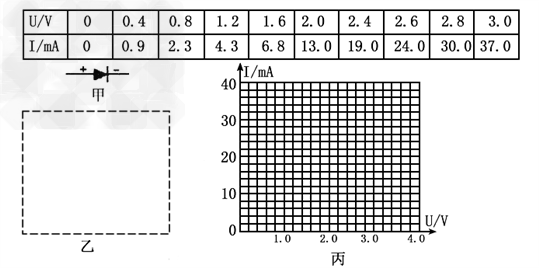

5、实验题  发光晶体二极管是用电器上做指示灯用的一种电子元件．它的电路符号如图甲所示，正常使用时，带“+”号的一端接高电势，带“-”的一端接低电势．某同学用实验方法探究二极管的伏安特性曲线，现测得它两端的电压U和通过它的电流I的数据如表中所示．

（1）在图乙中的虚线框内画出实验电路图．（除电源、开关、滑动变阻器外；实验用电压表V：内组Rv约为10kΩ，电流表mA；内阻RA约为100Ω）
（2）在图（丙）中的小方格纸上用描点法画出二极管的伏安特性曲线．
（3）根据（2）中画出的二极管的伏安特性曲线，简要说明发光二极管的电阻与其两端电压的关系：? ．
