1、填空题  （11分）有一个小灯泡上标有“4 V? 2 W”的字样，现在要用伏安法描绘这个灯泡的伏安特性曲线，有下列器材供选用：
A电压表（0～5 V，内阻约10 kΩ）? B电压表（0～10 V，内阻约20 kΩ）
C电流表（0～0．3 A，内阻约1 Ω）? D电流表（0～0．6 A，内阻约0．4 Ω）
E滑动变阻器（5 Ω，1 A）? F滑动变阻器（500 Ω，0．2 A）
Ｇ学生电源（直流输出4V）及开关、导线等
①实验中电压表应选用______，电流表应选用______．为使实验误差尽量减小，要求电压表从零开始变化且多取几组数据，滑动变阻器应选用__________（用序号字母表示）。

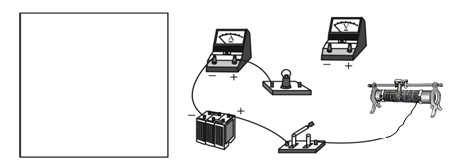

②请在方框内画出满足实验要求的电路图，并把图中所示的实验器材用实线连接成相应的实物电路图。

参考答案：
（2）（11分）①? A、D、E?每空1分?②电路图连线图?电路图 4分?连接电路? 4分

本题解析： （1）因电源是4V，故电压表选择A，灯泡额定电流I=="0.5A," 电流表选择D，灯泡电阻R==8，滑动变阻器选择E；（2）灯泡是小电阻，电流表使用外接法，电压表从零开始变化且多取几组数据，滑动变阻器使用分压式，电路图如上，实物图如上。

本题难度：一般

2、实验题  （8分）（1）下图为多用电表表盘，若将该表选择旋钮置于25mA挡,则读数为??mA .

（2）某同学用多用电表粗测某电阻的阻值，当用“×100”倍率的挡位测量时，发现表头指针向右偏转角度过大，为减小误差，应将选择开关拨到 “??”倍率的挡位（选填“×10”或“×1k”）.如果换挡后立即用表笔连接电阻读数，该同学欠缺的实验步骤是：??.补上该步骤后，表盘的示数如图所示，则该电阻的阻值是??Ω.

参考答案：10.0 ?“×10”?把红、黑表笔短接，重新欧姆调零? 220

本题解析：（1）若将该表选择旋钮置于25mA挡测电流，应从“250”档读数，每小格表示的电流数为5mA，电流读数为：格子数×5=20.0×5=100mA。读数再除以100，则结果为10.0mA
⑵用欧姆表测电阻，为减小误差应尽量使指针指在中值电阻附近，指针向右偏转角度过大，说明所选倍率偏大，应将开关拨至×10档，但换档后应注意重新欧姆调零。

本题难度：一般

3、填空题  欲用伏安法测定一个阻值约为12Ω的电阻，要求测量结果尽量准确．下列器材中应选用的是，将实物图连成实验电路图．
A．电池组（6V，内阻很小）
B．电流表A1（0～3A，内阻约为0.012?5Ω）
C．电流表A2（0～0.6A，内阻约为0.125Ω）
D．电压表V1（0～3V，内阻约为3kΩ）
E．电压表V2（0～6V，内阻约为6kΩ）
F．滑动变阻器R1（0～20Ω，1A）
G．滑动变阻器R2（0～200Ω，1A）
H．电键、导线．

参考答案：（1）伏安法测电阻需要的实验器材有：A、电池组（6V，内阻很小），H、电键、导线；电源电动势为6V，应选电压表V2（0～6V，内阻约为6kΩ），电路最大电流约为I=ER=6V12Ω=0.5A，电流表应选C、电流表A2（0～0.6A，内阻约为0.125Ω）；为方便实验操作，滑动变阻器应选F、滑动变阻器R1（0～20Ω，1A）；故需要的实验器材为：A、C、E、F、H；
（2）待测电阻阻值约为12Ω，滑动变阻器最大阻值为20Ω，为测多组实验数据，滑动变阻器应采用分压接法；RRA=12Ω0.125Ω=137，RVR=6000Ω12Ω=500，RVR＞RRA，电流表应采用外接法，实验电路图如图所示．
故答案为：A、C、E、F、H；实物电路图如图所示．

本题解析：

本题难度：一般

4、实验题  某学习小组在研究小灯泡灯丝电阻和温度的关系时，首先描绘一只小灯泡(3.6 V 0.3 A)的伏安特性曲线。实验中除红外测温仪、导线和开关外，还有以下器材可供选择：
A．电源E（电动势为6.0 V）
B．电压表V1（量程为0～3 V，内阻约为2 kΩ）
C．电压表V2（量程为0～5 V，内阻约为4 kΩ）
D．电流表A1（量程为0～0.6 A，内阻约为0.2Ω）
E．电流表A2（量程为0～100 mA，内阻约为2 Ω）
F．滑动变阻器R1（最大阻值10 Ω，额定电流1A）
G．滑动变阻器R2（最大阻值2 kΩ，额定电流100 mA）
(1)为了便于调节，减小读数误差和系统误差，请你选择合适的电压表、电流表和滑动变阻器___（填所选仪器前的字母序号），并为该小组设计电路图，画在甲图中的虚线框内。

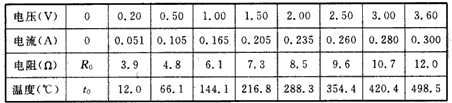

(2)根据正确设计的实验电路图，学习小组测得电压、电流、灯丝温度，并求得对应电阻值，如下表：

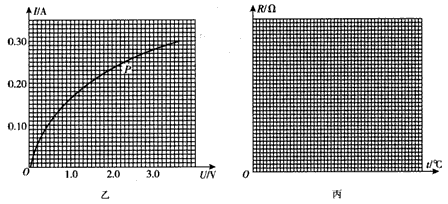

根据表格中的数据，学习小组同学在图乙中画出了小灯泡的伏安特性曲线。现要知道图线上P点对应的电阻RP，有同学认为可以作出曲线在P点的切线。而RP就等于该切线的斜率的倒数，这样做是否正确？答：________（填“正确”或“不正确”）。

(3)请你根据表格中的数据，在丙图中画出灯丝的电阻值随温度变化的关系图线。根据图丙中的R-t图线可知，灯丝的电阻值与温度的关系是____；0℃时灯丝的电阻值约为___Ω（保留两位有效数字）。

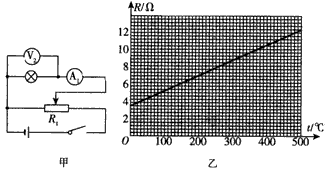

参考答案：(1)CDF，电路如图甲
(2)不正确
(3)如图乙，一次函数关系，3.7(3.6～3.8 Ω都正确)

本题解析：

本题难度：困难

5、填空题  一个未知电阻Rx，某同学用伏安法测电阻的两种电路各测一次，如图1、2所示，依图1测得数据是3.0V，3.0mA，依图2测得数据是2.9V，4.0mA，由此图可知图______所示电路测量误差较小，Rx的测量值是______Ω，比它的真实值偏______（填“大”或“小”）．

参考答案：由题意可知，△II=4-33=13，△UU=3-2.93=130，△II＞△UU，电流变化量大，电压表分流对实验的影响大，因此电流表应采用内接法，即应采用图1所示实验电路进行实验；
电阻测量值为：RX=UI=30.003=1000Ω；
由于采用电流表内接法，电压测量值偏大，则电阻测量值大于真实值．
故答案为：1，1000，大．
