1、计算题  如图所示，板长为L的平行板电容器倾斜固定放置，极板与水平线夹角θ=30°，某时刻一质量为m，带电量为q的小球由正中央A点静止释放，小球离开电场时速度是水平的，（提示：离开的位置不一定是极板边缘）落到距离A点高度为h的水平面处的B点，B点放置一绝缘弹性平板M，当平板与水平夹角α=45°时，小球恰好沿原路返回A点．求：
（1）电容器极板间的电场强度E；
（2）平行板电容器的板长L；
（3）小球在AB间运动的周期T。

参考答案：解：（1）带电粒子沿水平方向做匀加速运动可知
解得：
（2）小球垂直落到弹性挡板上，且，有
根据动能定理：
解得：
（3）由于小球在复合场中做匀加速运动

解得
平抛运动的时间为
总时间为

本题解析：

本题难度：困难

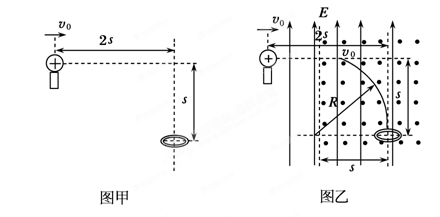

2、实验题  有一个带正电的小球，质量为m，电荷量为q，静止在固定的绝缘支架上．现设法给小球一个瞬时的初速度v0使小球水平飞出，飞出时小球的电荷量没有改变．同一竖直面内，有一个固定放置的圆环(圆环平面保持水平)，环的直径略大于小球直径，如图甲所示．空间所有区域分布着竖直方向的匀强电场，垂直纸面的匀强磁场分布在竖直方向的带状区域中，小球从固定的绝缘支架水平飞出后先做匀速直线运动，后做匀速圆周运动，竖直进入圆环．已知固定的绝缘支架与固定放置的圆环之间的水平距离为2s，支架放小球处与圆环之间的竖直距离为s，v0>，小球所受重力不能忽略．求：

(1)空间所有区域分布的匀强电场的电场强度E的大小和方向；
(2)垂直纸面的匀强磁场区域的最小宽度S，磁场磁感应强度B的大小和方向；
(3)小球从固定的绝缘支架水平飞出到运动到圆环的时间t.

参考答案：(1)大小为，方向竖直向上；(2)大小为，方向垂直纸面向外；(3)?(1＋)

本题解析：(1)小球水平飞出，由平衡条件得mg＝qE，
解得电场强度E＝. 方向竖直向上．
(2)如图乙所示，由题意可知，垂直纸面的匀强磁场区域最小宽度为s.要使小球准确进入圆环，所加磁场的方向为垂直纸面向外．由于重力与电场力平衡，故带电小球进入磁场后在洛伦兹力作用下做圆周运动，轨迹半径R＝s，
qv0B＝，解得磁感应强度B＝.
(3)小球从开始运动到进入磁场的时间t1＝，在磁场中的运动周期T＝，在磁场中的运动时间t2＝T/4＝，小球到达圆环总时间t＝t1＋t2＝?(1＋)．

本题难度：一般

3、选择题  如图所示，L1和L2是输电线，甲是电压互感器，乙是电流互感器。若已知甲的变压比为1000：1，乙的变流比为100：l，并且已知加在电压表两端的电压为220V，通过电流表的电流为10A，则输电线的输送功率为（?）?

A．2.2×103W　　　
B．2.2×10-2W　　　
C．2.2×l08W　　
D．2.2×104W

参考答案：C

本题解析：依题输送电压为2.2×l05V，输送电流为1×103V

本题难度：简单

4、选择题  如图所示，为速度选择器原理图，Dl和 D2是两个平行金属板，分别连在电源的两极上，其间有一定的电场强度为E，同时在这空间加有垂直于电场方向的磁场，磁感应强度为B。Sl、S2为两个小孔，且Sl与S2连线方向与金属板平行。速度沿Sl、S2连线方向从Sl飞入的带电粒子只有做直线运动才可以从S2飞出，若让一束不同粒子沿Sl与S2连线方向从Sl孔飞入，则下列说法正确的是（   ）

A.能够从S2孔飞出的粒子必为同种粒子
B.能够从S2孔飞出的粒子必具有相同的速度
C.能够从S2孔飞出的粒子若改为从S2孔飞入，也必能从S1孔飞出
D.只有从S2孔飞出的带正电的粒子，若改为从S2孔飞入，才能从S1孔飞出

参考答案：B

本题解析：
试题分析:速度选择器是根据粒子通过复合场后，电场力与洛伦兹力平衡，则有被选择的速度v的大小应满足v="E/B" ，与粒子的正负无关，但必须从S1孔飞入，故A错误；B正确；能够从S2孔飞出的粒子若改为从S2孔飞入，不论粒子的正电荷，还是负电荷，电场力与洛仑兹力方向均相同，因此不能从S1孔飞出，故C、D错误；
考点： 带电粒子在复合场中运动

本题难度：一般

5、选择题  如图甲所示，绝缘轻质细绳一端固定在方向相互垂直的匀强电场和匀强磁场中的O点，另一端连接带正电的小球，小球电荷量，在图示坐标中，电场方向沿竖直方向，坐标原点O的电势为零。当小球以2m／s的速率绕O点在竖直平面内做匀速圆周运动时，细绳上的拉力刚好为零。在小球从最低点运动到最高点的过程中，轨迹上每点的电势随纵坐标y的变化关系如图乙所示，重力加速度.则下列判断正确的是

A．匀强电场的场强大小为
B．小球重力势能增加最多的过程中，电势能减少了2.4J
C．小球做顺时针方向的匀速圆周运动
D．小球所受的洛伦兹力的大小为3N
