1、简答题  I．在“长度的测量”实验中，调整卡尺两测脚间距离，主尺和游标的位置如图1所示．

此时卡尺两测脚间狭缝宽度为______?mm；若要狭缝宽度调到0.20mm，应使游标上第______条刻度线与主尺上表示______?mm的刻度线重合．
II．在把电流表改装成电压表的实验中，所用电流表G的满偏电流Ig=200μA，内阻Rg估计在400Ω到600Ω之间．
（1）按图2测定电流表G的内阻Rg，需要选用合适的器材，现有供选用的器材如下：
A．滑动变阻器（阻值范围0-200Ω）
B．滑动变阻器（阻值范围0-1750Ω）
C．电阻箱（阻值范围0-999Ω）
D．电阻箱（阻值范围0-99999Ω）
E．电源（电动势6V，内阻0.3Ω）
F．电源（电动势12V，内阻0.6Ω）
按实验要求，电路图中的R最好选用______，R’最好选用______，E最好选用______．（填入选用器材的字母代号）
（2）假定由上述步骤已测出电流表内阻Rg=500Ω，现在通过串联一个24.5kΩ的电阻把它改装成为一个电压表，此电压表的量程为______V．
（3）图3是测定未知电阻Rx的电路图，图4是电路中所需要的器材（虚线框内为上述已改装好的电压表），请按电路图画出连线，将所示器材接成实验电路．
（4）测量时，电流表的读数为0.20A，而改装后的电压表的表头读数如图5所示，那么Rx的阻值等于______Ω．

参考答案：I．游标卡尺的主尺读数为0mm，游标读数为0.05×13=0.65mm，所以最终读数为0.65mm．
若要狭缝宽度调到0.20mm，应使游标上第4条刻度线与主尺上表示4mm的刻度线重合．
II．（1）因K2闭合前后总电流变化要很小，则串联的R的阻值要大故R选D，并联的电阻要与电流表的内阻相当，故R′选C，
? 因总电阻大，则电动势要大一些选F．
? （2）改装成电压表的量程为U：为U=Ig（Rg+R）=200×10-6×（500+24.5×103）=5.0V
? （3）按电路图沿电流流向连接实物图，注意正负接线柱．连接如图所示



（4）电流压表的读数为：I（Rg+R）=120×10-6（500+24.5×103）=3v
? ?则阻值RX=UI=15Ω
故答案为：I．0.65，4，4．
II．（1）D、C、F
? （ 2）5.0
? （3）电路连接如图
? （4）15?

本题解析：

本题难度：一般

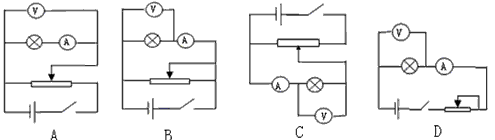

2、实验题  （1）为完成“测绘小灯泡的伏安特性曲线”实验，请在下面四个图中选择一个合适的电路图，应选___________。

参考答案：（1）C
（2）甲

本题解析：

本题难度：一般

3、填空题  某同学要测量一电压表的内阻，现备有下列器材
A．多用电表一个
B．待测直流电压表（量程3V）
C．滑动变阻器一个（阻值0-100Ω）
D．直流电源一个（电动势15V，内阻不计）
E．电键一个，导线若干
（1）方法一：用多用电表的欧姆档粗测电压表的内阻．将选择开关置于欧姆档“×10”的位置，调零后进行测量，指针位置如图所示，欲使测量结果较为准确一些，应将选择开关换成欧姆档______的位置，然后重新调零进行测量．
（2）方法二：利用上述器材进行较准确测量．
①图乙虚线框中已画出部分实验电路，请将其余部分补 91eXaM.org充完整
②写出要直接测量的物理量以及它们的字母代号：______；
③用所测物理量表示待测电压表内阻的表达式为RV=______．

参考答案：

（1）欧姆表示数等于指针示数与倍率的乘积．图中指针偏转角度太小，指针示数太大，说明所用的倍率太小，可换用大倍率“×100”．
（2）①由题知：待测直流电压表的量程为3V，远小于电源的电动势，变阻器的总电阻远小于电压表的内阻，可将变阻器接成分压电路，电压表与电流表串联，电压表测出电压，电流表测出电流，即由欧姆定律求得电压表的内阻．电路如图所示．
②测量出电压表的示数U、电流表的示数I．
③待测电压表内阻的表达式为RV=UI．
故答案为：
（1）×100．（2）①如图．②电压表的示数U、电流表的示数I．③UI．

本题解析：

本题难度：一般

4、实验题  小明同学在测定金属丝电阻率的实验中，进行了如下操作，请你将相应的操作步骤补充完整。

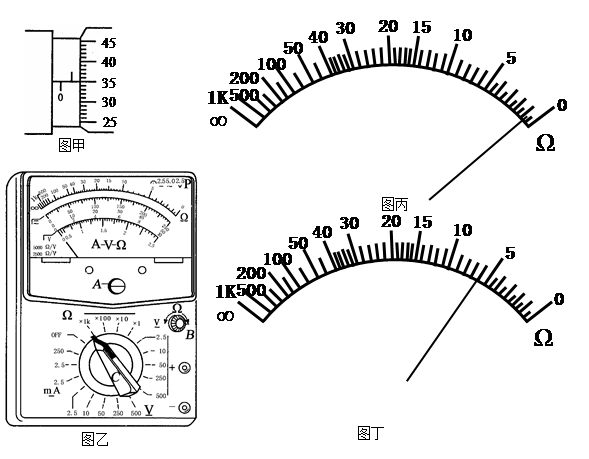

（1）他首先用螺旋测微器测金属丝的直径，如图甲所示，该金属丝的直径为　?mm。
（2）他再用多用电表粗测金属丝的阻值，操作过程如下：
①将红、黑表笔分别插入多用电表的“＋”、“－”插孔，选择开关旋至电阻挡“×10”挡位；
②将红、黑表笔短接，调节　　　旋钮（填图乙中的“A”或“B”或“C”），使欧姆表指针对准电阻的　　　　　　处（填 “0刻线”或“∞刻线”）；
③把红、黑表笔分别与金属丝的两端相接，此时多用电表的示数如图丙所示；
④为了使金属丝的阻值读数能够再准确一些，小明将选择开关旋至电阻挡　　　　挡位（填“×1”或“×1k”），重新进行　　　　　?；
⑤重新测量得到的结果如图丁所示，则金属丝的电阻为　　　　　Ω。

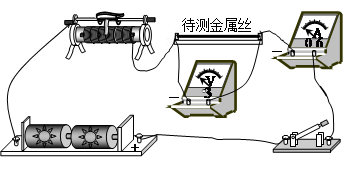

（3）他想用伏安法更精确地测量该金属丝的阻值，他用如图所示的装置进行测量，其中部分器材的规格为：电源E（两节干电池，3V），电流表（量程0.6A，内阻约1Ω），电压表（量程3V，内阻约10kΩ），滑动变阻器（阻值范围0～20Ω，额定电流1 A）。要求滑动变阻器采用限流式接法，为了减小实验误差，请你在下图中加两条导线将未连接完的电路连起来。

参考答案：（1）0.850（0.848~0.852）?
（2）②B? 0刻线? ④×1?欧姆调零 　　　⑤6?
（3）见解析

本题解析：（1）由图示螺旋测微器可知，固定刻度示数为0.5mm，可动刻度示数为35.0×0.01mm=0.350mm，螺旋测微器示数为0.5mm+0.350 mm="0.850" mm．
（2）②欧姆表在使用上要求每一次换挡后都要进行欧姆调零，调节欧姆挡调零旋钮B，使指针对准刻度盘上欧姆挡的零刻度；④指针对准刻度盘中央附近时读数较准确，由丙图可以看出用×10挡测量时指针偏转角度太大，即电阻读数较小，即电阻小，要用小量程的，所以应换倍率小的×1挡，换挡后将红、黑表笔短接，重新进行欧姆调零；⑤图示读数为：6×1=6Ω.

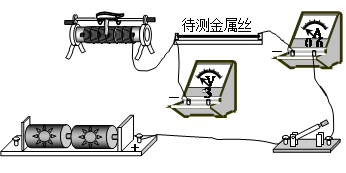

（3）电阻丝电阻是6Ω，电流表内阻是1Ω，电压表内阻是10kΩ，电压表内阻远大于电阻丝阻值，因此应采用电流表的外接法，电压表并联在电阻丝两端，实物图如图．

本题难度：一般

5、简答题  用理想伏特表和安培表以及滑动变阻器、直流电源和一只灯泡组成电路测定灯泡的伏安特性．测得的I-U图象如图1所示，已知滑动变阻器的最大电阻为25Ω，电阻丝有效长度为20cm，电源电动势为6V且内阻不计．
（1）在图2的方框内，不改变滑动变阻器和电源的位置，补上伏特表和安培表以及灯泡的符号，完成电路图．要求滑动变阻器滑动片向右滑动时，灯泡的电压增大．
（2）在I-U图中可知，从B到A的过程中灯泡的电阻改变了______Ω
（3）在得出BA段图线数据的实验中，滑动变阻器滑动片向右滑动的长度是______cm．

参考答案：

（1）滑动变阻器采用分压接法，电流表采用外接法，滑片右移灯泡电压变大，灯泡与滑动变阻器左半部分电阻丝并联，电路图如图所示．
（2）由I-U图象，应用欧姆定律可知，电阻的改变量
△R=RA-RB=UAIA-UBIB=60.15-30.1=10Ω
（3）设滑片在B点时滑动变阻器接入电路的阻值为R，此时灯泡两端电压，即并联电压为U并=3V，滑动变阻器右半段电压为6V-3V=3V，通过灯泡的电流为IL=0.1A，由串并联电路特点及欧姆定律可得：(3R+0.1)(25-R)=3
解得：R=15Ω，
则滑片移动的距离为2025×15cm=12cm
故答案为：（1）图略；（2）10；（3）12．
