1、实验题  （8分）测一个阻值约为25 kΩ的电阻，备有下列器材：
A．电流表(量程100 μA，内阻2 kΩ)? E．直流稳压电源(电动势15 V，允许最大电流1 A)
B．电流表(量程500 μA，内阻300 Ω)? F．滑动变阻器(最大电阻1 kΩ，额定功率1 W)
C．电压表(量程10 V，内阻100 kΩ)? G．电键、导线若干?
D．电压表 (量程50 V，内阻500 kΩ)
（1）电流表应选________，电压表应选________．
（2）画出测量Rx的原理图．

2、实验题  有一个小灯泡上标有“4V 2W”的字样，现在要用伏安法描绘这个灯泡的U-I图线，有下列器材供选用：
A.电压表（0～5 V，内阻10 kΩ）
B.电压表（0～10 V，内阻20 kΩ）
C.电流表（0～0.3 A，内阻1 Ω）
D.电流表（0～0.6 A，内阻0.4 Ω）
E.滑动变阻器（5 Ω，10 A）
F.滑动变阻器（500 Ω，0.2 A）
（1）实验中电压表应选用____________，电流表应选用____________，为使实验误差尽量减小，要求电压表从零开始变化且多取几组数据，滑动变阻器应选用____________（用序号字母表示）。
（2）请在方框内画出满足实验要求的电路图，并把图中所示的实验器材用实线连接成相应的实物电路图。

3、实验题  （10分）某实验小组要描绘一个标有“3.8V，1W”的小灯泡RL的R～U曲线，设计了图16-1的实验电路，所供选择的器材除了导线和开关外，还有以下可供选择：
A．电压表V（量程5V，内阻约为5kΩ）
B．直流电源E（电动势4.5V，内阻不计）
C．电流表A1（量程150mA，内阻约为2Ω）
D．电流表A2（量程300mA，内阻约1Ω）
E．滑动变阻器R1（阻值0 ~ 10Ω，1A）
F．滑动变阻器R2（阻值0 ~ 200Ω，1A）
⑴实验中为较准确测量、方便调节，电流表应选用?（填A1或A2），滑动变阻器应

选用?（填R1或R2）；
⑵根据实验数据计算并绘出了R-U的图象如图。由图象可知，当所加电压为3.00V时，小灯泡实际消耗的电功率为?W 。如果灯丝电阻R与其温度t的关系是R=k(t+273)(k为比例系数)，室温为27℃ ，可知该小灯泡正常发光时，灯丝温度约为?℃；
⑶小灯珠的电功率P随电压U变化图象及其伏安特性曲线可能分别是图中的?。
A．①和③? B．①和④? C．②和③

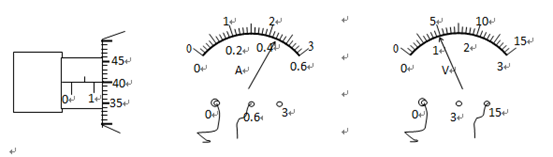

4、实验题  在“测定金属电阻率”的实验中，用千分尺测量金属丝的直径，利用伏安法测量金属丝的电阻．千分尺示数及电流表、电压表的示数都如下图所示，则可读出该金属丝的直径是_________ｍｍ，金属丝的电阻值是____________Ω（要求保留三位有效数字）。除此以外，还需测量的物理量是________，电路选择电流表________（内、外）接法。

5、实验题  一位同学设计了一个风力测定仪，如下左图所示，O是转动轴，OC是金属杆，下面连接着一块受风板，无风时以OC是竖直的，风越强，OC杆偏转的角度越大．AB是一段圆弧形电阻，P点是金属杆与弧形电阻相接触的点，电路中接有一个灯泡，测风力时，闭合开关S，通过分析可知：金属杆OC与弧形电阻AB组合在一起相当于一个_______________，观察灯泡L的亮度可以粗略地反映风力的大小；若要提高装置反映风力大小的性能，可采取的方法是________?___．
