参考答案：(1)A? (2)一节电池?保护电阻?用一节电池与电流表?保护电阻连接

本题解析：本题考查了感应电流产生的条件.
(1)因感应电流产生的条件是闭合回路中的磁通量发生了变化,由电路图可知,若把开关接在线圈的3?4接头,因与1?2接头相连的电路电流不改变,所以不可能有感应电流,电流表也不可能偏转,开关应接在1?2接头与电源之间.
(2)利用干电池已确定了正负极,把电流表接入电路,可以确定电流的流向与指针偏转方向的关系.

本题难度：简单

3、简答题  一个小灯泡的额定电压为6.3V，额定电流约为0.3A，用以下所给的实验器材描绘出小灯泡的伏安特性曲线，实验电路图1所示．
电源E1：电动势为8.0V，内阻不计；
电源E2：电动势为12.0V，内阻不计；
电压表V：量程为0-10V，内阻约为10kΩ
电流表A1：量程为0-3A，内阻约为0.1Ω；
电流表A2：量程为0-300mA，内阻约为1Ω；
滑动变阻器R：最大阻值10Ω，额定电流1.0A；
开关S，导线若干．
（1）依照实验电路图将图2中的实物图连接成实验电路．
（2）实验中电源应该选用______；电流表应该选用______．
（3）实验测出的数据如下表所示，依照这些数据在图3所示的坐标纸中描绘出该小灯泡的伏安特性曲线．

参考答案：（1）依照实验电路图将图2中的实物图连接成实验电路，如图所示．



（2）小灯泡的额定电压为6.3V，额定电流约为0.3A，故电源选E1，电流表应选A2．
（3）根据这些数据在图所示的坐标纸中描绘出该小灯泡的伏安特性曲线如图所示



故答案为：（1）如图所示；（2）E1，A2；（3）如图所示．

本题解析：

本题难度：一般

4、简答题  某学生用如图甲所示的器材做“描绘小灯泡的伏安特性曲线”的实验，小灯泡?标有“3V，IW”的字样，电池组电动势为4.5V（内阻不计），滑动变阻器有两种规格：R1标有“10Ω、2A”，R2标有“100Ω、20mA”．测量时要求小灯泡两端的电压从零开始变化，并测多组数据．
①滑动变阻器应选用______．

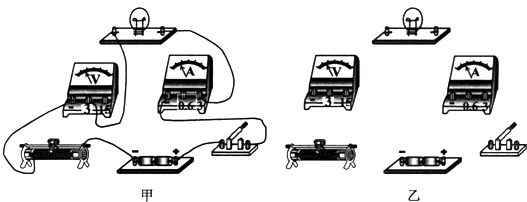

②开始实验前他的实物接线如图9甲所示．请指出该学生实物接线中的错误有哪些？
a．______；?b．______；
c．______；?d．______
③请就此在图乙中进行正确的连接

参考答案：①该实验滑动变阻器采用分压接法，为便于实验操作，滑动变阻器应选Rl
②开始实验前他的实物接线如图9甲所示．错误有
a．滑动变阻器采取限流接法；测量时要求小灯泡两端的电压从零开始变化，所以滑动变阻器采取分压式．
b．电压表采取串联接入；电压表应与灯泡并联．
c．电流表极性接反；注意正负极．
d．电流表选择量程太大；
③正确连接如右图所示．



故答案为：①Rl
②a．滑动变阻器采取限流接法；
b．电压表采取串联接入；．
c．电流表极性接反
d．电流表选择量程太大．
⑧正确连接如右图所示．

本题解析：

本题难度：一般

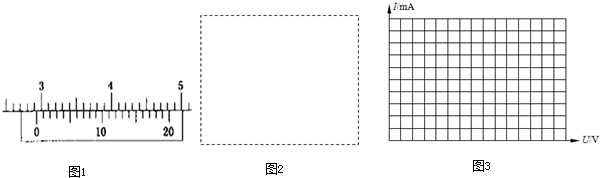

5、填空题  （1）用游标卡尺测量某一物体的厚度，如图1所示，正确的读数是______cm．

（2）为了初步研究某太阳能电池的伏安特性，给出下列器材：光源，直流电压表V，量程3V，直流电流表A量程0.6A，最大电阻为30Ω的滑动变阻器R，电键S及导线若干．
①在图2虚线框中画出研究太阳能电池伏安特性的原理图．
②某次测量结果如下表所示，试在给定的图3坐标中描绘出该太阳能电池的伏安特性曲线．

参考答案：（1）游标卡尺主尺读数为29mm，游标读数为0.05×7=0.35mm，所以最终读数为29.35mm=2.935cm．
（2）①在图2虚线框中画出研究太阳能电池伏安特性的原理图．



②伏安特性曲线如图所示．



③太阳能电池的内阻是变化的；输出功率是先增大后减小（或功率有最大值）．
故答案为：（1）2.935cm．
（2）①如图．
②如图．
③太阳能电池的内阻是变化的；输出功率是先增大后减小（或功率有最大值）．

本题解析：

本题难度：一般
