1、选择题  如图所示，电子束沿垂直于荧光屏的方向直线运动，为使电子打在荧光屏上方的位置P，则能使电子发生上述偏转的场是

[? ]
A.匀强电场
B.负点电荷的电场
C.垂直纸面向里的匀强磁场
D.垂直纸面向外的匀强磁场

2、填空题  某同学用电流表和电压表测干电池的电动势和内阻时，连接电路的实物图如图所示．

（1）指出该同学接线中错误的和不规范的做法是______
A．滑动变阻器，不起变阻作用B．电流表接线有错
C．电压表量程选用不当D．电压表接线有错
（2）在虚线框内画出这个实验的正确电路图．
（3）实验桌上有下列三种器材，需要选择
A．新电池一节
B．旧电池一节
C．滑动变阻器（10Ω，2A）
D．滑动变阻器（500Ω，2A）
E．电压表（3V，3000Ω）
F．电压表（3V，5000Ω）
为了减小实验误差（只填序号），则干电池应选用______；滑动变阻器应选用______；电压表应选用______．

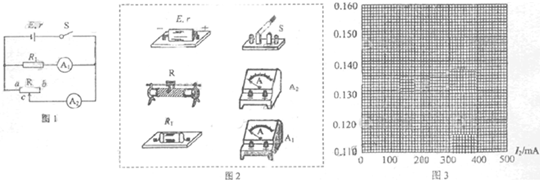

3、简答题  图1是利用两个电流表A1和A2测量干电池电动势E和内阻r的电路原理图．图中S为开关，R为滑动变阻器，固定电阻R1和A1内阻之和为10000Ω（比r和滑动变阻器的总电阻都大得多），A2为理想电流表．
①按电路原理图在图2虚线框内各实物图之间画出连线．
②在闭合开关S前，将滑动变阻器的滑动端c移动至______（填“a端”、“中央”或“b端”）．
③闭合开关S，移动滑动变阻器的滑动端c至某一位置，读出电流表A1和A2的示数I1和I2．多次改变滑动端c的位置，得到的数据为

4、简答题  测量电源的电动势及内阻的实验电路如图1所示．图2中给出的器材有：待测的电源（电动势约为4V，内阻约为2Ω），电压表（内阻很大，有5V、15V两个量程），电流表（内阻不计，有0.1A、1A两个量程），滑线变阻器（阻值范围0-10Ω），开关．另有导线若干．试按照图1中的电路在图2中画出连线，将器材连接成实验电路（要求正确选择电表量程，以保证仪器的安全并使测量有尽可能高的精确度）．

5、简答题  如图所示，是一个使电子束偏转的装置．电子枪从M板的左边缘连续发射一定速度的电子．电源电动势为E，内阻忽略不计．M、N为两个水平放置的极板，极板的长度为L，两极板间的距离为d．荧光屏距极板右边缘为3L．电子的质量为m，电荷量为e，其重力可忽略不计．当滑片P位于滑动变阻器的a端时，电子恰好从N板的右边缘飞出．若只将滑片P移至滑动变阻器的中点，电子能飞出电场，并打到荧光屏上的Q点，求OQ的距离．
