2、填空题  如图所示，匀强电场E竖直向下，匀强磁场B垂直纸面向里．现有三个带有等量同种电荷的油滴a、b、c，若将它们分别置入该区域中，油滴a做匀速圆周运动，油滴b向左水平匀速运动，油滴c向右水平匀速运动，则比较三个油滴所受重力Ga、Gb、Gc的大小，最大的是______，最小的是______．

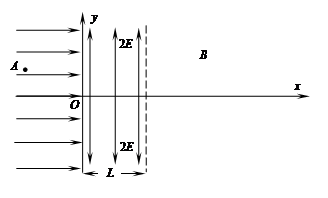

3、计算题  (16分)如图所示，在xoy平面内，y轴左侧有沿x轴正方向的匀强电场，电场强度大小为E；在0＜x＜L区域内，x轴上、下方有相反方向的匀强电场，电场强度大小均为2E；在x＞L的区域内有垂直于xoy平面的匀强磁场，磁感应强度大小不变、方向做周期性变化。一电荷量为q、质量为m的带正电粒子(粒子重力不计)，由坐标为(－L，)的A点静止释放。

⑴求粒子第一次通过y轴时速度大小；
⑵求粒子第一次射入磁场时的位置坐标及速度；
⑶现控制磁场方向的变化周期和释放粒子的时刻，实现粒子能沿一定轨道做往复运动，求磁场的磁感应强度B大小取值范围。

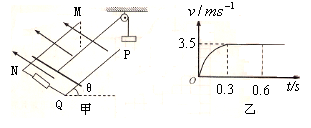

4、计算题  如图甲所示，一足够长阻值不计的光滑平行金属导轨MN、PQ之间的距离L＝1.0m，NQ两端连接阻值R＝3.0Ω的电阻，磁感应强度为B的匀强磁场垂直于导轨所在平面向上，导轨平面与水平面间的夹角θ＝300。一质量m=0.20kg，阻值r=0.50Ω的金属棒垂直于导轨放置并用绝缘细线通过光滑的定滑轮与质量M=0.60kg的重物相连。细线与金属导轨平行。金属棒沿导轨向上滑行的速度v与时间t之间的关系如图乙所示，已知金属棒在0~0.3s内通过的电量是0.3~0.6s内通过电量的1/3，g=10m/s2，求：

（1）金属棒的最大加速度
（2）磁感应强度的大小
（3）0~0.3s内棒通过的位移;
(4) 金属棒在0~0.6s内产生的热量。

5、填空题  如图所示，水平放置的平行金属板A带正电，B带负电，A、B间距离为d，匀强电场的场强为E，匀强磁场的磁感应强度为B，方向垂直纸面向里，今有一带电粒子A、B间竖直平面内做半径为R的匀速圆运动，则带电粒子的转动方向为______时针方向，速率为______．
