参考答案：AD

本题解析：

本题难度：一般

3、简答题  （1）在“测定电池的电动势和内阻”的实验中，有下列器材
干电池：电动势约为1.5V，符号

电压表：量程3V，内阻约为3k，符号

电流表：量程0.6A，内阻约为约为1Ω，符号

电流表：量程1mA，内阻约为50Ω，符号

滑动变阻器：最大阻值为20Ω，符号

单刀单掷开关一个，符号

导线若干
请选择合适的器材，用元件符号画出实验电路图．
（2）某同学根据实验数据，画出了U-I图象如图所示，则干电池的电动势为______V，内阻为______Ω（小数点后保留2位数字）

参考答案：

（1）测量电动势和内电阻的实验，只需将滑动变阻器与电源串联，测出电路中的电流及电源两端的电压即可求出电源的电动势和内电阻；由图中数据可知，电路中电流最大约为0.5A，则应采用量程为0.6A的电流表；
故原理图如右图；
（2）图象与纵坐标的交点为电源的电动势，故电动势为1.48V；
图象的斜率表示电源的内阻，则其内阻为1.48-1.30.26=0.69Ω?
故答案为：（1）如右图；（2）1.48；0.69．

本题解析：

本题难度：一般

4、选择题  如图甲所示，在两距离足够大的平行金属板中央有一个静止的电子（不计重力），当两板间加上如图乙所示的交变电压后，下列图象中能正确反映电子速度v、位移x、加速度a和动能Ek四个物理量随时间变化规律的是（　　）

A．

B．

C．

D．

参考答案：分析电子一个周期内的运动情况：0～T4时间内，电子从静止开始向A板做匀加速直线运动，T4～T2沿原方向做匀减速直线运动，T2时刻速度为零．T2～34T时间内向B板做匀加速直线运动，34T～T继续向B板做匀减速直线运动．
? A、根据匀变速运动速度图象是倾斜的直线可知A符合电子的运动情况．故A正确．
? B、电子做匀变速直线运动时x-t图象是抛物线，故B错误．
? C、根据电子的运动情况：匀加速运动和匀减速运动，而匀变速运动的加速度不变，a-t图象应平行于横轴．故C错误．
? D、匀变速运动速度图象是倾斜的直线，Ek-t图象是曲线．故D错误．
故选A

本题解析：

本题难度：简单

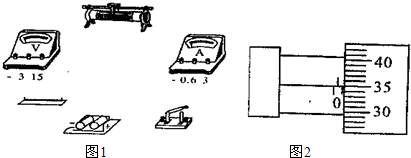

5、简答题  在“测定金属的电阻率”的实验中，所用的电阻丝Rx的阻值约为3Ω，变阻器最大阻值为20Ω，电源电压为3V，电源内阻不计，所用器材如图1所示，则：

（1）用螺旋测微器测量电阻丝直径时，测量结果如图2所示，该电阻丝的直径是：______mm；
（2）电压表的量程应选用______，电流表的量程应选用______．
（3）画出实验电路图；
（4）在实物图1上完成实物连线．

参考答案：（1）由图示螺旋测微器可知，固定刻度示数为1mm，可动刻度示数为35.0×0.01mm=0.350mm，螺旋测微器示数为1.350mm．
（2）电源电压为3V，所以电压表量程是3V，电路最大电流约为I=1A，而且实验时电流都要小于1A，电流表应选量程0.6A．

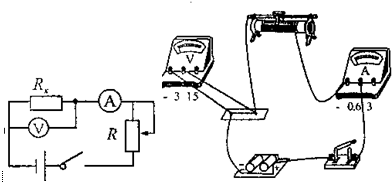

（3）滑动变阻器最大阻值远大于待测电阻阻值，滑动变阻器可以采用限流接法，电流表应采用外接法，实验电路图如图所示．



（4）根据电路图连接实物电路图，如图所示．
故答案为：（1）1.350?mm；
（2）0～3?V；?0～0.6?A?
（3）画出实验电路图：
（4）在实物图上完成实物连线．

本题解析：

本题难度：一般
