1、实验题 （7分） 在测定镍铜合金丝电阻率的实验中，待测镍铜合金丝长L约0.8m，直径d小于1mm，电阻R在5Ω左右。
① 用螺旋测微器测量镍铜合金丝的直径，读数如图所示，其直径为?mm．

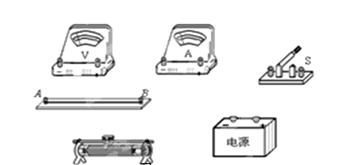

② 在下图的实物中连接实物图。
③ 用伏安法测量镍铜合金丝的电阻，电压表的读数为U，电流表读数为I，根据测量值，得到镍铜合金丝电阻率的表达式为ρ=?（用题中的符号表达）．
④由于所用电压表不是理想电压表，所以测得的电阻率比实际值偏?（填“大”或“小”）．
2、实验题 (10分) 如图甲为欧姆表电路的原理图，某兴趣小组认为欧姆表内部（图中虚线框内）可等效为一电源，设计如图乙的电路来测量欧姆表某挡位的电动势与内阻。具体操作如下：
R/kΩ
| 0.5
| 1.0
| 1.5
| 2.0
| 2.5
| 3.0
|
I/mA
| 1.48
| 1.20
| 1.03
| 0.86
| 0.74
| 0.67
|
| 0.68
| 0.83
| 0.97
| 1.16
| 1.35
| 1.49
|
?
（1）将欧姆表的选择开关旋至某挡位，A、B 两表笔短接，调节调零旋钮使指针指在电阻零刻度；
（2）将毫安表与滑动变阻器R 按图乙连接好；
（3）调节滑动变阻器R 滑片的位置，读出毫安表和对应的欧姆表读数，把测量的多组数据填人下表。
试完成下列内容：
①图甲中A是?（选填“红”、“黑” ）表笔；
②根据表中的数据，画出1/I--R关系图像；
③由所绘图像得出该挡位的电动势为?V，内阻为?Ω；
④本实验所测电动势的值?（选填“> ”、“=" ”" 、或“< " ）理论值。
3、计算题 有一个电流表G，内阻
，满偏电流
，要把它改装为0—15V的电压表。(1)要串联多大的电阻？(2)改装后电压表的内阻多大？
4、填空题 如图所示,欧姆表的刻度盘末使用时指针指A,短接时电流满偏指针指B，如表的总内阻为24Ω,C是AB弧的中点，D是AC弧的中点，E是AD弧的中点，则C点的刻度值是＿＿＿，D点的刻度值是＿＿，E点的刻度值是＿＿＿.
5、简答题 为了研究“3.8V，0.3A“小灯泡的电阻随电流变化的规律，某同学测量小灯泡两端的电压和通过小灯泡的电流的关系．实验室可以提供的器材如下：
①直流电源E（电动势约4V，内阻可不计）；
②电流表A（量程为0-0.6A，内阻约0.5Ω）；
③电压表v（量程为0-5V，内阻约20kΩ；
④滑动变阻器R1（阻值0-10Ω，额定电流2A）；
⑤滑动变阻器R2（阻值0-200Ω，额定电流1.5A）；
⑥电键S及导线若干．
实验测得的数据记录在下表中：
| U/V | 0 | 0.30 | 1.00 | 1.70 | 2.40 | 3.10 | 3.80
I/A
0
0.074
0.164
0.210
0.250
0.284
0.300
|
（1）请在图1坐标纸上画出小灯泡的U-I图线．
（2）应选择的滑动变阻器为（填写仪器符号）：______．
（3）根据以上条件在虚线框中画出符合要求的实验电路图，并在图2中标出器材的符号．
（4）试求：电压为1.50V和2.80V时小灯泡的电阻值并说明它们大小不同的原因．（结果保留2位有效数字．）
